Nginx-rtmp实现直播媒体实时流效果

0. 前言

　　这段时间在搭建一个IPCamera项目服务器。视频点对点通话，客户端会查看设备端的音视频实时流。为了省流量，是通过P2P进行穿透。但是由于NAT设备的原因和IPV4的枯竭。有些设备是无法进行点对点传输实时流。所以需要进行服务器转发。这里为了快速实现原型，同时参考现在主流的流媒体协议。发现很多使用的是RTMP协议。

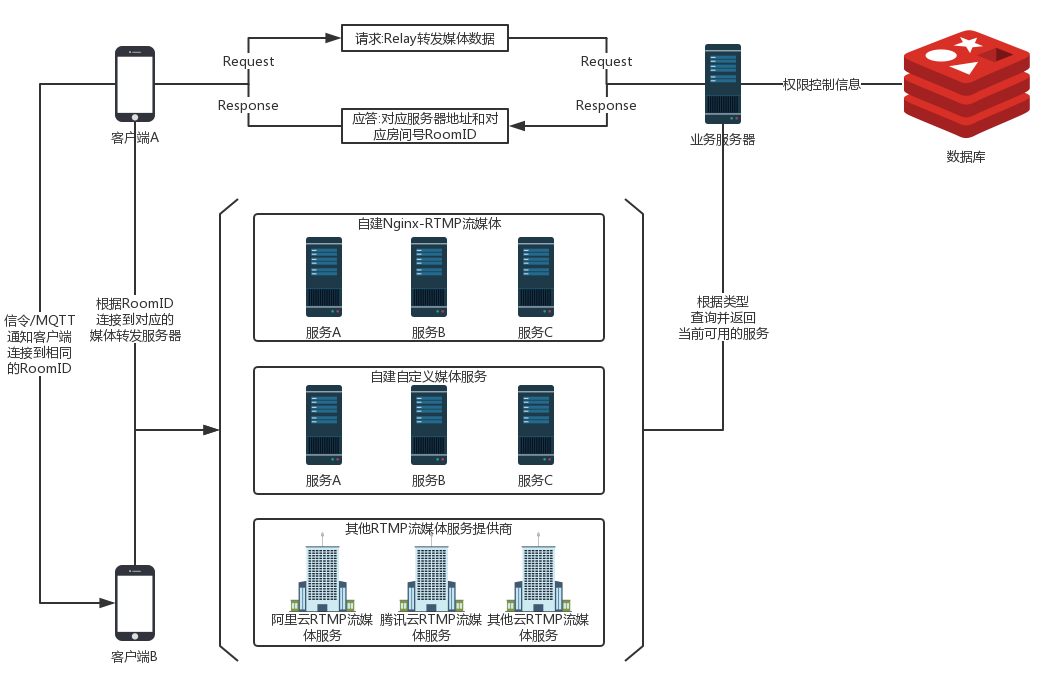

　　下图是总体设计图，为了整合多平台，会自建RTMP流媒体服务器和使用云厂商SaaS的RTMP流媒体服务。但是由于有时候会传输一些非流媒体数据，需要传输一些二进制文件，所以会需要自定义媒体转发服务。

　　以下是我实际项目中，用到的架构实现流程图。

1. 客户端A无法进行P2P穿透，请求业务服务器要进行转发。

2. 业务服务器根据客户端A，请求类型，返回对应的转发服务器地址和对应的房间号RoomID/Token等信息

3. 上述请求类型，可以是请求自建RTMP流媒体服务，购买于云厂商RTMP流媒体服务或者自定义协议媒体转发服务

4. 客户端A得到业务服务器返回的媒体服务器地址和RoomID/Token

5. 通过信令服务器或者MQTT服务器，把对应的媒体服务器地址和RoomID/Token告诉另一端客户端B

6. 客户端A和客户端B同时进入相同房间Room，客户端A进行推流，客户端B进行拉流

7. 其他媒体信息，如编解码格式，清晰度，播放，暂停，拍照等命令，通过上述信令或MQTT服务器进行命令控制

1. 编译Nginx

　　RTMP流媒体服务器，现成的开源方案有很多，有SRS，Red5，wowoza，FMS等，我这里使用的是Nginx的rtmp插件实现实时流转发。

　　下载 nginx-rtmp-module https://github.com/arut/nginx-rtmp-module

　　重新编译nginx

1	`--prefix=/opt/nginx` `--with-stream --with-http_ssl_module --with-stream_ssl_module --with-debug --add-module=../nginx-rtmp-module`

2. 配置Nginx.conf

　　基本的nginx配置，这里就不进行介绍了，需要了解的可以参考我其他博客，里面有介绍。这里只介绍rtmp段的定义。

rtmp{

server{

listen 8081;

access_log logs/rtmp_access.log;

on_connect http://127.0.0.1:8080/v1/rtmp/on_connect;

application rtmp {

live on;

notify_method get;

on_play http://127.0.0.1:8080/v1/rtmp/on_play;

on_publish http://127.0.0.1:8080/v1/rtmp/on_publish;

on_done http://127.0.0.1:8080/v1/rtmp/on_done;

on_play_done http://127.0.0.1:8080/v1/rtmp/on_play_done;

on_publish_done http://127.0.0.1:8080/v1/rtmp/on_publish_done;

on_record_done http://127.0.0.1:8080/v1/rtmp/on_record_done;

on_update http://127.0.0.1:8080/v1/rtmp/on_update;

notify_update_timeout 10s;

}

application vod {

play /opt/openresty/video;

}

3. HTTP异步通知回调

　　Nginx-rtmp-module插件实现了针对RTMP协议的一些命令做了事件通知。这里我通过一个简单的SpringBoot项目，快速搭建一个HTTP服务来接收RTMP的回调。

package com.wunaozai.rtmp.notify.controller;

import javax.servlet.http.HttpServletRequest;

import org.springframework.web.bind.annotation.GetMapping;

import org.springframework.web.bind.annotation.RequestMapping;

import org.springframework.web.bind.annotation.RestController;

@RestController

@RequestMapping(value="/v1/rtmp/")

public class RTMPNotifyController {

@GetMapping(value="/on_connect")

public String onConnect(HttpServletRequest request){

debug(request, "on_connect");

return "on_connect";

}

@GetMapping(value="/on_play")

public String onPlay(HttpServletRequest request){

debug(request, "on_play");

return "on_play";

}

@GetMapping(value="/on_publish")

public String onPublish(HttpServletRequest request){

debug(request, "on_publish");

return "on_publish";

}

@GetMapping(value="/on_done")

public String onDone(HttpServletRequest request){

debug(request, "on_done");

return "on_done";

}

@GetMapping(value="/on_play_done")

public String onPlayDone(HttpServletRequest request){

debug(request, "on_play_done");

return "on_play_done";

}

@GetMapping(value="/on_publish_done")

public String onPublishDone(HttpServletRequest request){

debug(request, "on_publish_done");

return "on_publish_done";

}

@GetMapping(value="/on_record_done")

public String onRecordDone(HttpServletRequest request){

debug(request, "on_record_done");

return "on_record_done";

}

@GetMapping(value="/on_update")

public String onUpdate(HttpServletRequest request){

debug(request, "on_update");

return "on_update";

}

private String debug(HttpServletRequest request, String action){

String str = action + ": " + request.getRequestURI() + " " + request.getQueryString();

System.out.println(str);

return str;

}

4. 运行效果

　　(1) 启动nginx和SpringBoot

　　(2) 以下是SpringBoot打印信息(各位可以简单分析一下这些日志的)

on_connect: /v1/rtmp/on_connect app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&epoch=178269841&call=connect

on_publish: /v1/rtmp/on_publish app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=541&call=publish&name=room&type=live

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=541&call=update_publish&time=10×tamp=3999&name=room

on_done: /v1/rtmp/on_done app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=541&call=done&name=room

on_publish_done: /v1/rtmp/on_publish_done app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=541&call=publish_done&name=room

on_connect: /v1/rtmp/on_connect app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&epoch=178305623&call=connect

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=10×tamp=7296&name=room

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=20×tamp=17248&name=room

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=30×tamp=27328&name=room

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=40×tamp=37280&name=room

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=50×tamp=47296&name=room

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=60×tamp=57312&name=room

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=70×tamp=67264&name=room

on_connect: /v1/rtmp/on_connect app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&epoch=178380351&call=connect

on_play: /v1/rtmp/on_play app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=557&call=play&name=room&start=4294966296&duration=0&reset=0&pass=12345

on_play_done: /v1/rtmp/on_play_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=557&call=play_done&name=room&pass=12345

on_done: /v1/rtmp/on_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=557&call=done&name=room&pass=12345

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=80×tamp=77344&name=room

on_connect: /v1/rtmp/on_connect app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&epoch=178388202&call=connect

on_play: /v1/rtmp/on_play app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=563&call=play&name=room&start=4294966296&duration=0&reset=0&pass=12345

on_done: /v1/rtmp/on_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=563&call=done&name=room&pass=12345

on_play_done: /v1/rtmp/on_play_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=563&call=play_done&name=room&pass=12345

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=90×tamp=87360&name=room

on_connect: /v1/rtmp/on_connect app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&epoch=178396146&call=connect

on_play: /v1/rtmp/on_play app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=569&call=play&name=room&start=4294966296&duration=0&reset=0&pass=12345

on_done: /v1/rtmp/on_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=569&call=done&name=room&pass=12345

on_play_done: /v1/rtmp/on_play_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=569&call=play_done&name=room&pass=12345

on_connect: /v1/rtmp/on_connect app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&epoch=178403666&call=connect

on_play: /v1/rtmp/on_play app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=574&call=play&name=room&start=4294966296&duration=0&reset=0&pass=12345

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=100×tamp=97311&name=room

on_update: /v1/rtmp/on_update app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=574&call=update_play&time=10×tamp=105504&name=room&pass=12345

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=110×tamp=107199&name=room

on_done: /v1/rtmp/on_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=574&call=done&name=room&pass=12345

on_play_done: /v1/rtmp/on_play_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=574&call=play_done&name=room&pass=12345

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=120×tamp=117344&name=room

on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=130×tamp=122815&name=room

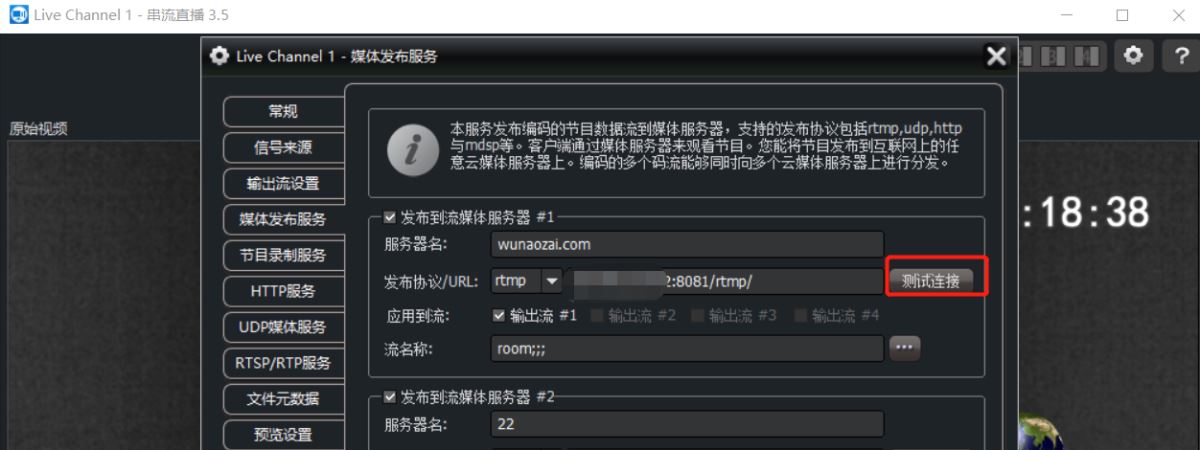

(3) 客户端进行推流，这里的推流软件，我是使用这个 http://www.iavcast.com/html/ruanjian/iavcast.html

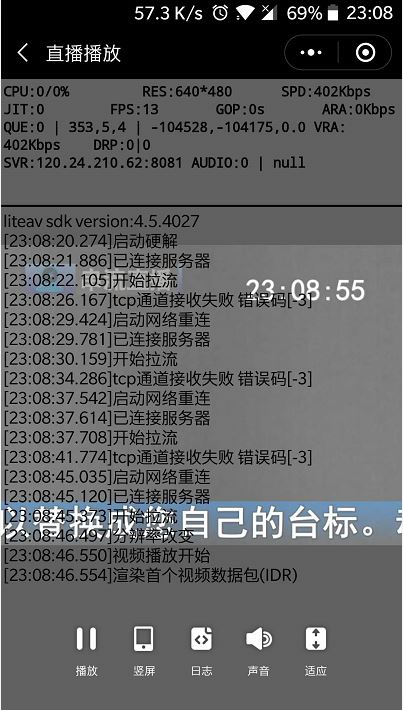

　　(4) 移动端，我使用微信小程序里的腾讯视频云这个小程序里面有RTMP测试

　　(5) nginx-rtmp 日志

1 113.74.127.195 [05/Aug/2018:16:18:08 +0800] PUBLISH "rtmp" "room" "" - 2646572 687 "" "FMLE/3.0 (compatible; FMSc/1.0)" (1m 46s)

2 113.74.127.195 [05/Aug/2018:16:19:49 +0800] PLAY "rtmp" "room" "pass=12345" - 413 542 "" "" (4s)

3 113.74.127.195 [05/Aug/2018:16:19:57 +0800] PLAY "rtmp" "room" "pass=12345" - 413 542 "" "" (4s)

4 113.74.127.195 [05/Aug/2018:16:20:05 +0800] PLAY "rtmp" "room" "pass=12345" - 413 542 "" "" (4s)

5 113.74.127.195 [05/Aug/2018:16:20:13 +0800] PLAY "rtmp" "room" "pass=12345" - 413 542 "" "" (4s)

6 113.74.127.195 [05/Aug/2018:16:30:39 +0800] PLAY "rtmp" "room" "pass=12345" - 413 871 "" "" (4s)

7 113.74.127.195 [05/Aug/2018:16:30:54 +0800] PLAY "rtmp" "room" "pass=12345" - 413 647163 "" "" (12s)

8 113.74.127.195 [05/Aug/2018:16:31:08 +0800] PUBLISH "rtmp" "room" "" - 4961955 409 "" "FMLE/3.0 (compatible; FMSc/1.0)" (1m 30s)

9 113.74.127.195 [05/Aug/2018:23:06:47 +0800] PUBLISH "rtmp" "room" "" - 425763 529 "" "FMLE/3.0 (compatible; FMSc/1.0)" (13s)

10 113.74.127.195 [05/Aug/2018:23:08:29 +0800] PLAY "rtmp" "room" "pass=12345" - 413 871 "" "" (4s)

11 113.74.127.195 [05/Aug/2018:23:08:37 +0800] PLAY "rtmp" "room" "pass=12345" - 413 871 "" "" (4s)

12 113.74.127.195 [05/Aug/2018:23:08:45 +0800] PLAY "rtmp" "room" "pass=12345" - 413 871 "" "" (4s)

13 113.74.127.195 [05/Aug/2018:23:09:05 +0800] PLAY "rtmp" "room" "pass=12345" - 413 926026 "" "" (17s)

14 113.74.127.195 [05/Aug/2018:23:09:30 +0800] PUBLISH "rtmp" "room" "" - 7061016 409 "" "FMLE/3.0 (compatible; FMSc/1.0)" (2m 20s)

5. RTMP鉴权方式

　　一般商用的话，为了防止被其他人使用和安全性考虑，所以需要对RTMP进行鉴权处理。鉴权如果有特殊性的，可以通过修改nginx-rtmp-module的源代码，然后进行修改，其实就是增加个auth函数，这个函数可以查询数据库之类的，然后决定返回0成功还是-1表示失败。

　　除了上面说到的方式，还可以通过简单的方式，就是上面提到的HTTP回调。如果HTTP回调返回的HTTP状态码是2xx的，表示成功。如果是返回5xx的状态码，那么表示失败。那样的话，服务器就是断开RTMP连接。

　　就是在 rtmp://rtmp.wunaozai.com/rtmp_live/room?username=username&password=password

　　至于实现，这里暂时还没有，其实就是在SpringBoot项目中对每个请求，判断一下参数即可。如果后面有机会就详细写一下，关联Redis数据库，实现房间号功能。但是可能不会写了，因为实际上不难。就是整个流程跑通还是比较多代码要写的，在博客里贴太多代码有点不好。博客最主要的还是提供思路。实际实现就应该在项目中实现了。

6. 其他

　　这里是一些配置说明和示例

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

Application 创建一个RTMP应用，这里有点区别于http的location

Timeout 60s

stocket超时，可以配合keepalive和ping值来实现不让服务器端长期处于监听连接客户端状态，实现快速关掉socket

Ping 3m

ping_timeout 30s

RTMP ping

用于检查活动连接的协议。发送一个特殊的包远程连接，在ping_timeout指定时间内期待一个回复，如果没有收到回复，连接断开

max_streams 32

设置RTMP流的最大数目，单一流数据最大限制，一般默认的32就可以了

ack_window 5000000

设置RTMP窗口的大小

chunk_size 4096

数据块大小设置值越大CPU负载就越小

max_queue

最大队列数，一般默认即可

max_message 1M

输入数据消息的最大大小。所有输入数据消息都会保存在内存中，等待完成流媒体转发。在理论上传入的消息可以是非常大，对服务器稳定性影响较大，所以一般默认即可。

out_queue

out_cork

Buflen 5s

设置默认缓冲区长度。通常客户端发送播放前RTMP set_buflen命令并重置该设置

访问控制

Access

Allow/deny

允许来自指定地址或者所有地址发布/播放

Allow public 127.0.0.1

Deny publish all;

Allow play 192.168.0.0/24

Deny play all;

Exec命令

Exce

exec_options on;

启动一些exec指令选项，通过一些exec事件来干预整个RTMP流

可以仔细一些外部编解码功能

Exec ffmpeg -i rtmp://localhost?src/$name -vcodec libx264 -vprofile baseline -g 10 -s 300x200 -acodec libfaac -ar 44100 -ac 1 -f flv rtmp://localhost/hls/$name 2>> /var/log/ffmpeg-$name.log;

Exce_statc

类似exce，属于静态命令，不支持传递上下文参数

Exec_kill_signal term;

Exec_kill_signal user1;

Exec_kill_signal 3;

Exec_pull

Exec_push

Exec_publish

指定与参数外部命令要在发布事件执行。

Exec_play

指定与要在打开事件执行外部命令

Exec_play_done

指定要在打开完成事件执行外部命令

Exec_publish_done

Exec_record_done

例子

exec_play bash -c “echo $addr $pageurl >> /tmp/clients”

Exec_publish base -c “echo $addr $flashver >> /tmp/publishers”

转录

Exec_record_done ffmpeg -y -i $path -acodec libmp31ame -ar 44100 -ac 1 -vcodec libx264 $dirname/$basename.mp4

Live 模式

Live on

切换直播模式，即一对多广播

Meta on/copy/off

奇幻发送元数据到客户端默认on

Interleave on/off

切换交叉模式。在该模式下，音视频会在同一个RTMPchunk流中传输。默认为off

wait_key on|off

使视频流从一个关键帧开始，默认为off

wait_video on|off

在一个视频帧发送前禁用音频。默认off

通过wait_key/wait_video

进行组合以使客户端可以收到具有所有其他数据的视频关键帧。但这样会增加连接延迟。不过可以通过编解码器中调整关键帧间隔来减少延迟。

Publish_notify on

发送NetStream.Publish.Start和NetStream.Publish.Stop给用户，默认off

Drop_idle_publisher 10s

终止指定时间内闲置（没有音频、视频）的发布连接，默认为off。注意这个仅仅对于发布模式的连接起作用（发送publish命令之后）

Sync 10ms

同步音视频流。如果用户带宽不足以接收发布率，服务器会丢弃一些帧。这将导致同步问题。当时间戳差超过

sync指定值，将会发送一个绝对帧来解决这个问题，默认为300ms

Play_restart off

使nginx-rtmp能够在发布启动或者停止时发送NetStream.Play.Start 和 NetStrem.Play.Stop到每个用户。如果关闭的话，那么每个用户就只能在回放的开始结束时收到该通知了。默认为on

Record 模式

切换录制模式，流可以被记录到flv文件

Off 不录制

All 录制音频和视频

Audio

Video

Keyframes 只录制关键视频帧

Manual 不自动启动录制，使用控制接口来进行启动和停止

Record_path /tmp/rec

指定录制的flv文件存放目录

Record_suffix -%d-%b-%y-%T.flv

录制后缀strftime格式

Record_unique on|off

是否添加时间戳到录制文件，防止文件被覆盖，默认off

record_append on|off

切换文件附加模式。开启后，录制时将新数据附加到旧文件后面。默认off

record_lock on|off

锁定文件，调用系统的fcntl

record_max_size 128K

设置录制文件的最大值

Record_max_frames 2

设置每个录制文件的视频帧最大数量

Record_interval 1s/15m

在这个指令指定的时间之后重启录制。默认off设置为0表示录制中无延迟。如果record_unique为off时所有的记录都会被写到同一个文件中。否则就会以时间戳区分在不同文件

Record_notify on|off

奇幻当定义录制启动或者停止文件时发送NetStream.Record.Start和NetStream.Record.Stop状态信息onStatus到发布者。

应用

Application rtmp{

Live on;

Record all;

Record_path /var/rec;

Recorder audio{

Record audio;

Record_suffix .audio.flv;

}

Recorder chunked{

Record all;

Record_interval 15s;

Record_path /var/rec/chunked;

}

创建录制块。可以在单个application中创建多个记录。

VOD媒体

Play dir|http://loc

播放指定目录或者HTTP地址的flv或者mp4文件。注意HTTP播放是要在整个文件下载完后才开始播放。同一个play可以播放多个视频地址(用于负载)。MP4格式要在编解码都被RTMP支持才可以播放。一般常见的就是H264

/AAC

Application vod{

Play /var/flvs;

}

Application vod_http{

Play http://localhost/vod;

}

Play_temp_path /www

设置远程VOD文件完全下载之后复制于play_temp_path之后的路径。空值的话禁用此功能。

Play_local_path dir

在播放前设置远程存储VOD文件路径，默认/tmp

Play_local_path /tmp/videos;

Paly /tmp/videos http://localhost/videos

表示播放视频，先播放本地缓存，如果没有的话，从localhost/videos下载到本地/tmp/videos后，在进行播放

Relay模式

Pull url [key=value]

创建pull中继。主要是从远程服务器拉取流媒体。并进行重新发布。

Url语法 [rtmp://]host[:port][/app[/playpath

]] 如果application找不到那么将会使用本地application名，如果找不到playpath那么久用当前流名称。

参数如下(使用Key=Value方式)

app 明确application名

Name 捆绑到relay的bending流名称。如果为空，那么会使用application中所有本地流

tcUrl

pageUrl

swfUrl

flashVer

playPath

Live

Start

Stop

Static

Pull rtmp://cdn.example.com/main/ch?id=1234 name=channel;

Push url [key=value]

与pull类似，只是push推送发布流到远程服务器。

Push_reconnect 1s

在断开连接后，在push重新连接钱等待的时间，默认3秒

Session_relay on;

切换会话relay模式。在这种情况下关闭时relay销毁。

Notify 模式

这个功能主要是提供HTTP回调。当发送一些连接操作是，一个HTTP请求异步发送。命令处理会被暂停挂起，知道它返回结果代码。当HTTP返回2xx成功状态码时，RTMP会话继续。3xx状态码会使RTMP重定向到另一个从HTTP返回头获取到的application，否则连接丢失。其他状态码，连接断开。目前用来做简单的鉴权。

On_connect url

设置HTTP连接回调。当客户分发连接命令时。

例子：

On_connect http://localhost/my_auth;

Location /on_connect{

If($arg_flashver != “my_secret_flashver”){

Rewrite ^.*$ fallback?permanent;

}

On_play url

设置HTTP播放回调。分发客户分发播放命令时。

http {

Location /redirect {

Rewrite ^.*$ newname?permanent;

}

Rtmp{

Application myqpp{

Live on;

On_play http://localhost/redirect;

}

On_publish

On_doone

On_play_done

On_publish_done

On_record_done

On_update

Notify_update_timeout

设置on_update回调时间

Notify_update_strict on|off

Notify_relay_redirect on

Notify_method get

设置HTTP方法通知，默认是application/x-www-form-urlencodeed

的POST内容类型。有时候可能会需要GET方法，在nginx的http{}部分处理调用。在这种情况下可以使用arg_*变量去访问参数。

例如如果是method为get时

Location /on_play{

If($arg_pageUrl ~* localhost){

Return 200;

}

Return 500;

}

HLS 模式

Hls on|off

使application 切换HLS协议直播

Hls_path /tmp/hls;

设置HLS播放列表和分段目录。这一目录必须在nginx启动前就已经存在。

Hls_fragment 15s;

设置HLS分段长度，默认5秒，这个跟直播延迟有比较大的影响

Hls_playlist_length 20m;

设置HLS播放列表长度，默认30秒。这个跟直播缓存有关。

Hls_sync time

设置HLS时间戳同步阈值。默认2ms。这个功能防止由低分辨率RTMP(1KHz)转换到高分辨率MPEG-TS(90KHz)之后出现的噪音。

Hls_continuous on|off

切换HLS连续模式，默认off。

Hls_nested on|off

切换HLS嵌套模式。默认off。

Hls_cleanup on|off;

切换HLS清理。默认on

AccessLog日志

Access_log off|path [format_name]

Log_format new_format ‘$remote_addr';

Access_log logs/rtmp_access.log new_format;

Log_format 指定日志格式

创建指定的日志格式。日志格式看起来很像 nginx HTTP 日志格式。日志格式里支持的几个变量有：

* connection - 连接数。

* remote_addr - 客户端地址。

* app - application 名。

* name - 上一个流名。

* args - 上一个流播放/发布参数。

* flashver - 客户端 flash 版本。

* swfurl - 客户端 swf url。

* tcurl - 客户端 tcUrl。

* pageurl - 客户端页面 url。

* command - 客户端发送的播放/发布命令：NONE、PLAY、PUBLISH、PLAY+PUBLISH。

* bytes_sent - 发送到客户端的字节数。

* bytes_received - 从客户端接收到的字节数。

* time_local - 客户端连接结束的本地时间。

* session_time - 持续连接的秒数。

* session_readable_time - 在可读格式下的持续时间。

默认的日志格式叫做 combined。这里是这一格式的定义：

$remote_addr [$time_local] $command "$app" "$name" "$args" -

$bytes_received $bytes_sent "$pageurl" "$flashver" ($session_readable_time)

Limits限制

max_connections number;

设置rtmp引擎最大连接数，默认off

Application hls{

Live on;

Hls on;

Hls_path /tmp/hls;

Hls_fragment 15s;

}

总结

以上所述是小编给大家介绍的Nginx-rtmp实现直播媒体实时流效果，希望对大家有所帮助，如果大家有任何疑问请给我留言，小编会及时回复大家的。在此也非常感谢大家对快网idc网站的支持！

原文链接：https://www.cnblogs.com/wunaozai/p/9427730.html

Nginx-rtmp实现直播媒体实时流效果

相关文章

快网idc优惠网

相关文章

微信

快网idc优惠网

QQ交流群
