一篇文章带你了解SVG marker 标记

SVG 标签用于标签行或路径的开始、中间和结尾。例如，可以用圆或正方形标签路径的起点，用箭头标签路径的终点。

marker元素定义了在特定的 <path>元素、 <line>元素、 <polyline>元素或者 <polygon>元素上绘制的箭头或者多边标签图形。

一、Marker 简单案例

标记是使用<marker>元素创建的。

<marker> 元素必须嵌套在一个<defs>元素内。<defs>元素通常为SVG图像保留一组可重复使用的定义。

例

<!DOCTYPEhtml>

<html>

<head>

<metacharset="utf-8">

<title>项目</title>

</head>

<bodystyle="background-color:aqua;">

<svgwidth="500"height="100">

<defs>

<markerid="markerCircle"markerwidth="8"markerheight="8"refx="5"refy="5">

<circlecx="5"cy="5"r="3"style="stroke:none;fill:#000000;"></circle>

</marker>

<markerid="markerArrow"markerwidth="13"markerheight="13"refx="2"refy="6"orient="auto">

<pathd="M2,2L2,11L10,6L2,2"style="fill:#000000;">

</path>

</marker>

</defs>

<pathd="M100,10L150,10L150,60"style="stroke:#6666ff;stroke-width:1px;fill:none;marker-start:url(#markerCircle);marker-end:url(#markerArrow);">

</path>

</svg>

</body>

</html>

注：

其中<defs>包含两个<marker> 元素的元素。

这两个<marker>元素定义了上图中显示的开始和结束标记。其次，注意<path>元素如何使用mark-start和marker-end CSS属性从其style属性内引用两个<mark>元素。这就是为给定路径指定要使用的标记的方式。

二、常见的标记

1. 定义标记

可以使用<marker>元素定义标记。

例:

<markerid="markerCircle"markerWidth="8"markerHeight="8"refX="5"refY="5">

<circlecx="5"cy="5"r="3"style="stroke:none;fill:#000000;"/>

</marker>

2. 自动定向

定义了用作路径箭头的三角形。

例

<svgwidth="500"height="100">

<defs>

<markerid="markerSquare"markerWidth="7"markerHeight="7"refX="4"refY="4"orient="auto">

<rectx="1"y="1"width="5"height="5"style="stroke:none;fill:#000000;">

</path>

</marker>

<markerid="markerArrow"markerWidth="13"markerHeight="13"refX="2"refY="7"orient="auto">

<pathd="M2,2L2,13L8,7L2,2"style="fill:#000000;"></path>

</marker>

</defs>

<pathd="M100,20l0,50"style="stroke:#0000cc;stroke-width:1px;fill:none;

marker-start:url(#markerSquare);

marker-end:url(#markerArrow);

marker-mid:url(#markerSquare);

"></path>

<pathd="M140,20l25,50"style="stroke:#0000cc;stroke-width:1px;fill:none;

marker-start:url(#markerSquare);/*开始点*/

marker-end:url(#markerArrow);/*中间点*/

marker-mid:url(#markerSquare);/*结束点*/

"></path>

<pathd="M180,20l50,50"style="stroke:#0000cc;stroke-width:1px;fill:none;

marker-start:url(#markerSquare);

marker-end:url(#markerArrow);

marker-mid:url(#markerSquare);

"></path>

<pathd="M220,20l50,25"style="stroke:#0000cc;stroke-width:1px;fill:none;

marker-start:url(#markerSquare);

marker-end:url(#markerArrow);

marker-mid:url(#markerSquare);

"></path>

<pathd="M260,20l50,0"style="stroke:#0000cc;stroke-width:1px;fill:none;

marker-start:url(#markerSquare);

marker-end:url(#markerArrow);

marker-mid:url(#markerSquare);

"></path>

</svg>

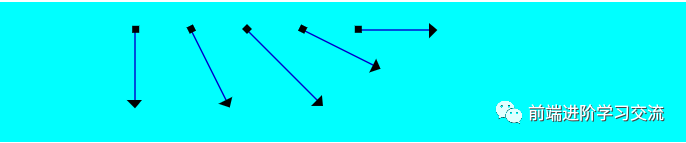

下面的图像 :

显示了具有不同坡度的五条线，它们都使用相同的两个标记作为开始标记和结束标记。请注意，标记如何自动旋转以适应使用它们的直线的坡度。

运行效果：

代码解析

<marker>元素中的<path>将绘制一个尖端指向右侧的三角形。但是，如果路径不是水平线，则需要旋转三角形，使其适合使用它的路径的方向。

可以通过将“方向”(orient)属性设定为“自动”(auto)来执行此操作。它将旋转<marker>元素内的形状以适合引用它的路径。

这是将<mark>元素中的orient属性设置为auto的结果。也可以将orient属性的值设定为固定的度数(例如45度)。这将使标记在使用时旋转该度数。

3. 从其他形状引用标记

3.1 思路

<path>元素不是唯一可以使用标记的SVG 元素。

<line>，<polyline>和<polygon>元素也可以使用标记。它们以与<path>元素完全相同的方式进行操作：通过在标记开始，标记中间和标记结束（分别为：marker-start，marker-mid和marker-end）CSS属性中引用<marker>元素的id属性。

3.2 标记单位

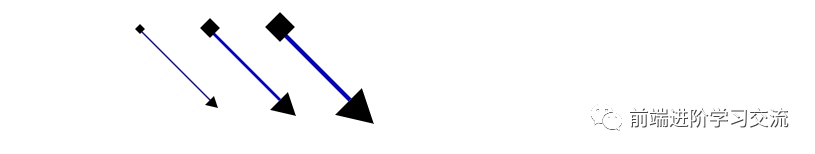

（可以将标记的大小设置为缩放，以适合使用它的路径的描边宽度）。

例：

通过将<marker>元素的markerUnits设置为strokeWidth，可以实现此效果。这实际上是该属性的默认值，因此，即使您未设置markerUnits属性，这也是默认行为。

代码：

<markerid="markerSquare"markerWidth="7"markerHeight="7"refX="4"refY="4"

orient="auto"markerUnits="strokeWidth">

<rectx="1"y="1"width="5"height="5"style="stroke:none;fill:#000000;"/>

</marker>
