扒开 Linux 中断的底裤之 workqueue

workqueue 是除了 softirq 和 tasklet 以外最常用的下半部机制之一。workqueue 的本质是把 work 交给一个内核线程，在进程上下文调度的时候执行。因为这个特点，所以 workqueue 允许重新调度和睡眠，这种异步执行的进程上下文，能解决因为 softirq 和 tasklet 执行时间长而导致的系统实时性下降等问题。

当驱动程序在进程上下文中有异步执行的工作任务时，可以用 work 来描述工作任务。把 work 添加到一个链表 worklist 中，然后由一个内核线程 worker 遍历链表，串行地执行挂入 worklist 中的所有 work。如果 worklist 中没有 work，那么内核线程 worker 就会变成 IDLE 状态；如果有 work，则执行 work 中的回调函数。

workqueue 相关的数据结构

关于 workqueue 中几个概念都是 work 相关的数据结构非常容易混淆，大概可以这样来理解：

work_struct ：

工作。初始化一个 work 并添加到工作队列后，将会将其传递到合适的内核线程来进行处理，它是用于调度的最小单位。

structwork_struct{
atomic_long_tdata;
structlist_headentry;
work_func_tfunc;
#ifdefCONFIG_LOCKDEP
structlockdep_maplockdep_map;
#endif
};

data：低比特存放状态位，高比特存放 worker_pool 的ID或者 pool_workqueue 的指针
entry：用于添加到其他队列上
func：工作任务的处理函数，在内核线程中回调

workqueue_struct ：

工作的集合。workqueue 和 work 是一对多的关系。内核中工作队列分为两种：

bound：绑定处理器的工作队列，每个 worker 创建的内核线程绑定到特定的 CPU 上运行。
unbound：不绑定处理器的工作队列，创建的时候需要指定 WQ_UNBOUND 标志，内核线程可以在处理器间迁移。

structworkqueue_struct{
structlist_headpwqs;/*WR:allpwqsofthiswq*/
structlist_headlist;/*PR:listofallworkqueues*/
structlist_headmaydays;/*MD:pwqsrequestingrescue*/
structworker*rescuer;/*I:rescueworker*/
structpool_workqueue*dfl_pwq;/*PW:onlyforunboundwqs*/
charname[WQ_NAME_LEN];/*I:workqueuename*/
/*hotfieldsusedduringcommandissue,alignedtocacheline*/
unsignedintflags____cacheline_aligned;/*WQ:WQ_*flags*/
structpool_workqueue__percpu*cpu_pwqs;/*I:per-cpupwqs*/
structpool_workqueue__rcu*numa_pwq_tbl[];/*PWR:unboundpwqsindexedbynode*///Per-Node创建pool_workqueue
…
};

pwqs：所有的 pool_workqueue 都添加到本链表中
list：用于将工作队列添加到全局链表 workqueues 中
maydays：rescue状态下的 pool_workqueue 添加到本链表中
rescuer：rescuer 内核线程，用于处理内存紧张时创建工作线程失败的情况
cpu_pwqs：Per-CPU 创建 pool_workqueue
numa_pwq_tbl[]：Per-Node 创建 pool_workqueue

pool_workqueue：

中间人 / 中介，负责建立起 workqueue 和 worker_pool 之间的关系。workqueue 和 pool_workqueue 是一对多的关系。

structpool_workqueue{
structworker_pool*pool;/*I:theassociatedpool*/
structworkqueue_struct*wq;/*I:theowningworkqueue*/
intnr_active;/*L:nrofactiveworks*/
intmax_active;/*L:maxactiveworks*/
structlist_headdelayed_works;/*L:delayedworks*/
structlist_headpwqs_node;/*WR:nodeonwq->pwqs*/
structlist_headmayday_node;/*MD:nodeonwq->maydays*///用于添加到workqueue链表中
…
}__aligned(1<<WORK_STRUCT_FLAG_BITS);

pool：指向 worker_pool
wq：指向所属的 workqueue
nr_active：活跃的 work 数量
max_active：活跃的最大 work 数量
delayed_works：延迟执行的 work 挂入本链表
pwqs_node：用于添加到 workqueue 链表中
mayday_node：用于添加到 workqueue 链表中

worker_pool：

工人的集合。pool_workqueue 和 worker_pool 是一对一的关系，worker_pool 和 worker 是一对多的关系。

bound 类型的工作队列：worker_pool 是 Per-CPU 创建，每个 CPU 都有两个 worker_pool，对应不同的优先级，nice 值分别为 0 和 -20。
unbound 类型的工作队列：worker_pool 创建后会添加到 unbound_pool_hash 哈希表中。

structworker_pool{
spinlock_tlock;/*thepoollock*/
intcpu;/*I:theassociatedcpu*/
intnode;/*I:theassociatednodeID*/
intid;/*I:poolID*/
unsignedintflags;/*X:flags*/
unsignedlongwatchdog_ts;/*L:watchdogtimestamp*/
structlist_headworklist;/*L:listofpendingworks*/
intnr_workers;/*L:totalnumberofworkers*/
/*nr_idleincludestheonesoffidle_listforrebinding*/
intnr_idle;/*L:currentlyidleones*/
structlist_headidle_list;/*X:listofidleworkers*/
structtimer_listidle_timer;/*L:workeridletimeout*/
structtimer_listmayday_timer;/*L:SOStimerforworkers*/
/*aworkersiseitheronbusy_hashoridle_list,orthemanager*/
DECLARE_HASHTABLE(busy_hash,BUSY_WORKER_HASH_ORDER);/*L:hashofbusyworkers*/
/*seemanage_workers()fordetailsonthetwomanagermutexes*/
structworker*manager;/*L:purelyinformational*/
structmutexattach_mutex;/*attach/detachexclusion*/
structlist_headworkers;/*A:attachedworkers*/
structcompletion*detach_completion;/*allworkersdetached*/
structidaworker_ida;/*workerIDsfortaskname*/
structworkqueue_attrs*attrs;/*I:workerattributes*/
structhlist_nodehash_node;/*PL:unbound_pool_hashnode*/
…
}____cacheline_aligned_in_smp;

cpu：绑定到 CPU 的 workqueue，代表 CPU ID
node：非绑定类型的 workqueue，代表内存 Node ID
worklist：pending 状态的 work 添加到本链表
nr_workers：worker 的数量
idle_list：处于 IDLE 状态的 worker 添加到本链表
busy_hash：工作状态的 worker 添加到本哈希表中
workers：worker_pool 管理的 worker 添加到本链表中
hash_node：用于添加到 unbound_pool_hash 中

worker ：

工人。在代码中 worker 对应一个 work_thread() 内核线程。

structworker{
/*onidlelistwhileidle,onbusyhashtablewhilebusy*/
union{
structlist_headentry;/*L:whileidle*/
structhlist_nodehentry;/*L:whilebusy*/
};
structwork_struct*current_work;/*L:workbeingprocessed*/
work_func_tcurrent_func;/*L:current_work'sfn*/
structpool_workqueue*current_pwq;/*L:current_work'spwq*/
structlist_headscheduled;/*L:scheduledworks*/
/*64bytesboundaryon64bit,32on32bit*/
structtask_struct*task;/*I:workertask*/
structworker_pool*pool;/*I:theassociatedpool*/
/*L:forrescuers*/
structlist_headnode;/*A:anchoredatpool->workers*///添加到worker_pool->workers链表中
/*A:runsthroughworker->node*/
…
};

entry：用于添加到 worker_pool 的空闲链表中
hentry：用于添加到 worker_pool 的忙碌列表中
current_work：当前正在处理的 work
current_func：当前正在执行的 work 回调函数
current_pwq：指向当前 work 所属的 pool_workqueue
scheduled：所有被调度执行的 work 都将添加到该链表中
task：指向内核线程
pool：该 worker 所属的 worker_pool
node：添加到 worker_pool->workers 链表中

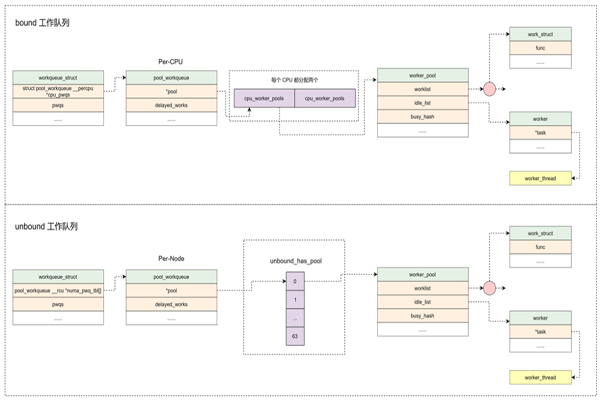

可以用下图来总结：

workqueue 的初始化

内核在启动的时候会对 workqueue 做初始化，workqueue 的初始化包含两个阶段，分别是 workqueue_init_early 和 workqueue_init。

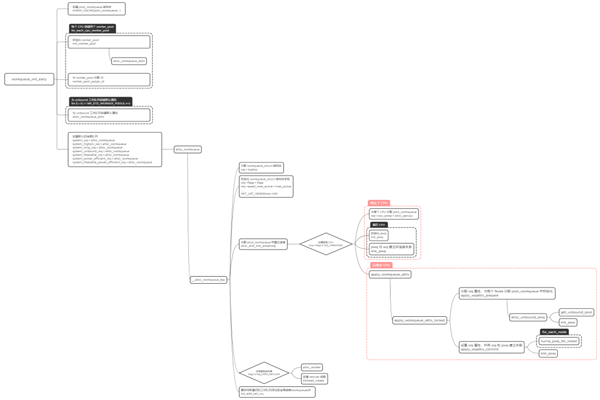

workqueue_init_early

分配 worker_pool，并且对该结构中的字段进行初始化操作
分配 workqueue_struct，并且对该结构中的字段进行初始化操作
alloc_and_link_pwqs：分配 pool_workqueue，将 workqueue_struct 和 worker_pool 关联起来

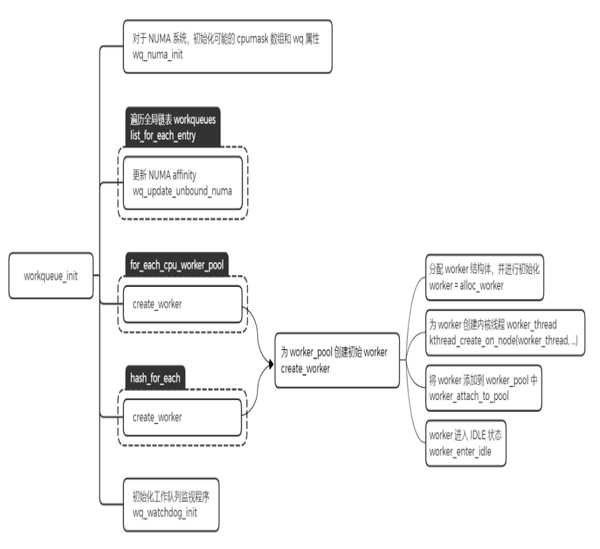

workqueue_init

这里主要完成的工作是给之前创建好的 worker_pool，添加一个初始的 worker，然后利用函数 create_worker，创建名字为 kworker/XX:YY 或者 kworker/uXX:YY 的内核线程。其中 XX 表示 worker_pool 的编号，YY 表示 worker 的编号，u 表示unbound。

分配 worker，并且对该结构中的字段进行初始化操作
为 worker 创建内核线程 worker_thread
将 worker 添加到 worker_pool 中
worker 进入 IDLE 状态

经过上面两个阶段的初始化，workqueue 子系统基本就已经将数据结构的关联建立好了，当有 work 来进行调度的时候，就可以进行处理了。

使用 workqueue

内核推荐驱动开发者使用默认的 workqueue，而不是新建 workqueue。要使用系统默认的 workqueue，首先需要初始化 work，内核提供了相应的宏 INIT_WORK。

初始化 work

#defineINIT_WORK(_work,_func)\\
__INIT_WORK((_work),(_func),0)
#define__INIT_WORK(_work,_func,_onstack)\\
do{\\
__init_work((_work),_onstack);\\
(_work)->data=(atomic_long_t)WORK_DATA_INIT();\\
INIT_LIST_HEAD(&(_work)->entry);\\
(_work)->func=(_func);\\
}while(0)

初始化 work 后，就可以调用 shedule_work 函数把 work 挂入系统默认的 workqueue 中。

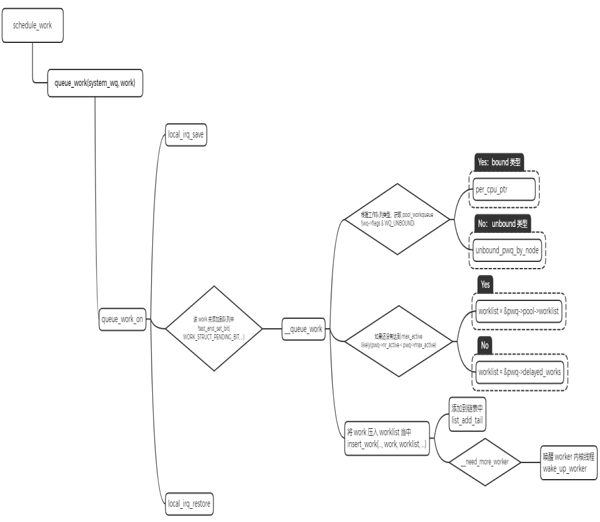

work 调度

将 work 添加到系统的 system_wq 工作队列中。
判断 workqueue 的类型，如果是 bound 类型，根据 CPU 来获取 pool_workqueue。如果是 unbound 类型，通过 node 号来获取 pool_workqueue。
判断 pool_workqueue 活跃的 work 数量，少于最大限值则将 work 加入到 pool->worklist 中，否则加入到 pwq->delayed_works 链表中。
如果 __need_more_worker 判断没有 worker 在执行，则通过 wake_up_worker 唤醒 worker 内核线程。

worker_thread

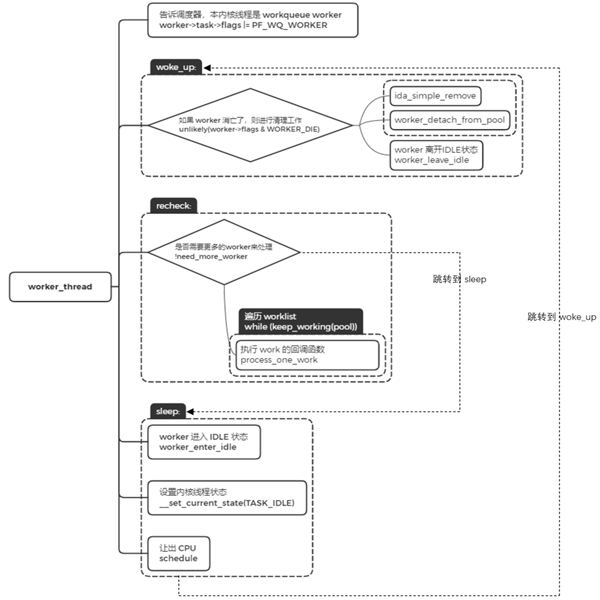

worker 内核线程的执行函数是 worker_thread。

设置标志位 PF_WQ_WORKER，调度器在进行调度处理时会对 task 进行判断，针对 workerqueue worker 有特殊的处理。
worker 被唤醒的时候，跳转到 woke_up 执行。
woke_up 中，如果此时 worker 是需要销毁的，那就进行清理工作并返回。否则，离开 IDLE 状态，并进入 recheck 模块执行。
recheck 中，判断是否需要更多的 worker 来处理，如果没有任务处理，跳转到 sleep 地方进行睡眠。如果有任务需要处理时，遍历工作链表，对链表中的每个节点调用 process_one_work 来执行 work 的回调函数，即 INIT_WORK 里的回调函数。
