01网络接口简介

TCP/IP参考模型中网络分为4层：应用层、传输层、网络层和网络接口层。网络接口层就对应着我们实际的网卡，LWIP支持多网口设计，LWIP中使用netif来描述每种网络接口的特性，如接口的IP地址、接口状态等等。那么如果有多个网卡的话LWIP是如何来组织这些网卡呢?在LWIP中用链表netif_list来管理众多的网卡，当上层有数据要发送的时候LWIP会从netif_list链表中选择一个合适的网卡来将数据发送出去。

02netif结构

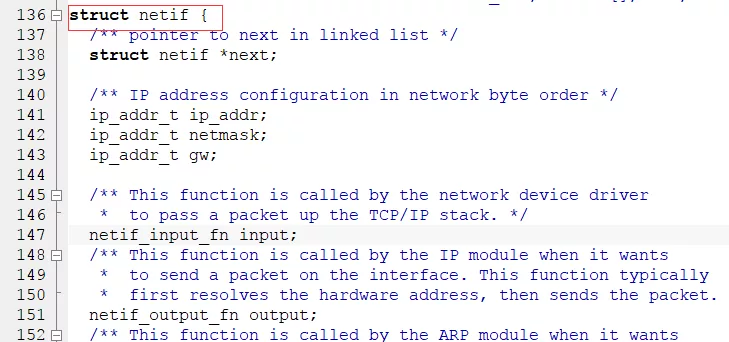

netif结构体在文件netif.h中有定义，netif结构体中每个成员变量的含义如下：

next：该字段指向下一个neitif类型的结构体，因为LWIP可以支持多个网络接口，当设备有多个网络接口的话LWIP就会把所有的netif结构体组成链表来管理这些网络接口。

ipaddr，netmask和gw：分别为网络接口的IP地址、子网掩码和默认网关。

input：此字段为一个函数，这个函数将网卡接收到的数据交给IP层。

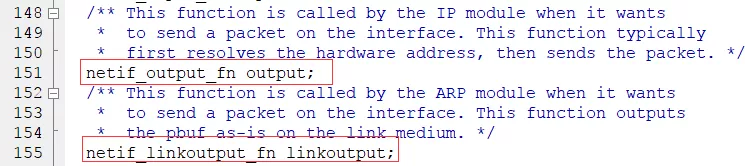

output：此字段为一个函数，当IP层向接口发送一个数据包时调用此函数。这个函数通常首先解析硬件地址，然后发送数据包。此字段我们一般使用etharp.c中的etharp_output()函数。

linkoutput：此字段为一个函数，该函数被ARP模块调用，完成网络数据的发送。上面说的etharp_output函数将IP数据包封装成以太网数据帧以后就会调用linkoutput函数将数据发送出去。

state：用来定义一些关于接口的信息，用户可以自行设置。

mtu：网络接口所能传输的最大数据长度，一般设置为1500。

hwaddr_len：网卡MAC地址长度，6个字节。

hwaddr：MAC地址。

flags：网络的接口状态，属性信息字段。

name：网卡的名字。

num：此字段为协议栈为每个网络接口设置的一个编号，编号从0开始。

flags的取值：

其中

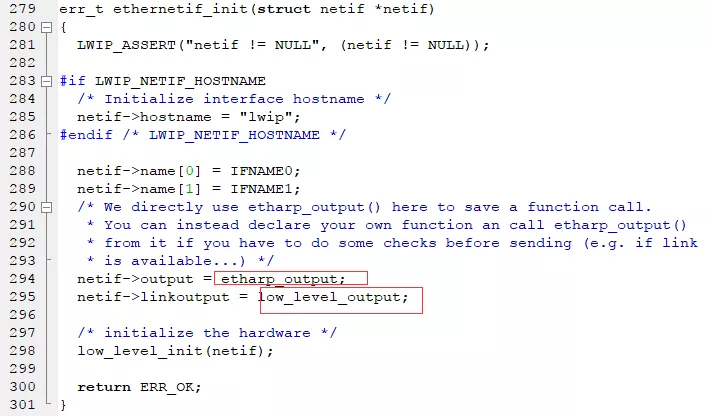

在网络初始化中，在ethernetif.c中

他们对应的都是一个函数

etharp_output：ip层发送数据包函数

low_level_output ：ARP模块发送函数，更底层的函数，其实etharp_output还是调用此函数

03相关函数

3.1、netif_add

1. netif_add(structnetif*netif,ip_addr_t*ipaddr,ip_addr_t*netmask,ip_addr_t
2. *gw,void*state,netif_init_fninit,netif_input_fninput)

就是把netif网络接口添加到网络list队列中，向网卡列表中添加一个网卡

3.2、netif_set_default

1. netif_set_default(structnetif*netif)

将这个网卡设置为默认网卡

3.3、netif_set_up

1. netif_set_up(structnetif*netif)

打开网卡
