实现核心
1.压缩饼图，使饼图有3D的效果,并不是真正的画了个3D圆柱
2.绘制厚度，带阴影效果，让看上去像是圆柱的高
3.路径添加好了，用颜色填充后绘制一下，添加阴影后还需绘制一遍
饼图添加阴影的思考
之前这加阴影的一段不是很明白，为啥设颜色和阴影都要draw一次
进过反复的测试，我自己分析了一下，每次draw一下想当于，把当前的设置画出来，再次draw就在这基础上，再画最近的设置，这里加颜色和阴影就像是一层一层的画上去。要是不draw的话，再设置颜色相当于重新设置了颜色，之前设置的颜色就无效了。同时要结合path使用，如果设置一场颜色draw一次，再设置颜色draw一次，后面设置的颜色是无用的。需要添加阴影的部分，需要用path路径绘制。

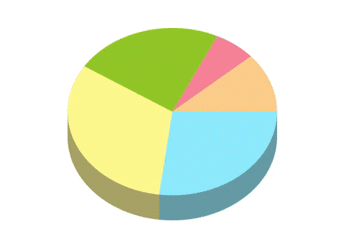

效果图
?
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
|
#import "SSSolidCakeView.h"
@implementation SSSolidCakeView
#pragma mark 重写绘制方法
- (void)drawRect:(CGRect)rect
{
//第一步获得上下文
CGContextRef cakeContextRef = UIGraphicsGetCurrentContext();
//反锯齿,让图形边缘更加柔和（Sets whether or not to allow anti-aliasing for a graphics context.）
CGContextSetAllowsAntialiasing(cakeContextRef, TRUE);
//缩放坐标系的比例，通过设置y轴压缩，然后画代阴影的厚度，就画出了像是3D饼图的效果
CGContextScaleCTM(cakeContextRef, _xScale, _yScale);
//饼图最先的起始角度
CGFloat startAngle =0;
for (int i = 0; i<_dataArray.count; i++) {
//画饼的横截面，上一部分完整的圆
//cake当前的角度
CGFloat currentAngle = [_dataArray[i] floatValue];
//结束的角度
CGFloat endAngle = startAngle + currentAngle;
//每一块cake的起点,也就是圆心
CGContextMoveToPoint(cakeContextRef, _cakeCenter.x, _cakeCenter.y);
//添加对应角度扇形
CGContextAddArc(cakeContextRef, _cakeCenter.x, _cakeCenter.y, _cakeRadius, startAngle*M_PI*2, endAngle*M_PI*2, 0);
//得到对应的颜色
UIColor *currentColor = _colorArray[i];
//设置边界颜色
CGContextSetStrokeColorWithColor(cakeContextRef, currentColor.CGColor);
//设置填充颜色
CGContextSetFillColorWithColor(cakeContextRef, currentColor.CGColor);
//画子路径，这里就绘制还不是在画完厚度再绘制，是因为并不需要绘制所有cake的厚度，但是上一部分的圆是都要绘制的
CGContextDrawPath(cakeContextRef, kCGPathFill);
//饼图上一部分圆，startAngle处的起点坐标
CGFloat upStartX = _cakeCenter.x+_cakeRadius*cos(startAngle*2*M_PI);
CGFloat upStartY = _cakeCenter.y+_cakeRadius*sin(startAngle*2*M_PI);
//饼图上一部分圆，endAngle处的终点坐标
CGFloat upEndX = _cakeCenter.x+_cakeRadius*cos(endAngle*2*M_PI);
CGFloat upEndY = _cakeCenter.y+_cakeRadius*sin(endAngle*2*M_PI);
//饼图厚度在角度结束处y坐标
CGFloat downEndY = upEndY + _cakeHeight;
//画圆柱的侧面，饼图的厚度，圆柱的前半部分能看到，后半部分是看不到
//开始的角度如果>=M_PI，就会在圆柱的后面，侧面厚度就没必要画了
if (startAngle<0.5) {
//绘制厚度
CGMutablePathRef path = CGPathCreateMutable();
CGPathMoveToPoint(path, nil, upStartX, upStartY);
//当结束的角度>0.5*2*M_PI时，结束的角度该是M_PI的地方（视觉原因）
if (endAngle>0.5) {
//上部分的弧
CGPathAddArc(path, nil, _cakeCenter.x, _cakeCenter.y, _cakeRadius, startAngle*2*M_PI, M_PI, 0);
//在角度结束的地方，上部分到下部分的直线
CGPathAddLineToPoint(path, nil, _cakeCenter.x-_cakeRadius, _cakeCenter.y+_cakeHeight);
//下部分的弧
CGPathAddArc(path, nil, _cakeCenter.x, _cakeCenter.y + _cakeHeight, _cakeRadius, M_PI, startAngle*2*M_PI, 1);
//在角度开始的地方，从下部分到上部分的直线
CGPathAddLineToPoint(path, nil, upStartX, upStartY);
}
else{
//上部分的弧
CGPathAddArc(path, nil, _cakeCenter.x, _cakeCenter.y, _cakeRadius, startAngle*2*M_PI, endAngle*2*M_PI, 0);
//在角度结束的地方，上部分到下部分的直线
CGPathAddLineToPoint(path, nil, upEndX, downEndY);
//下部分的弧
CGPathAddArc(path, nil, _cakeCenter.x, _cakeCenter.y + _cakeHeight, _cakeRadius, endAngle*2*M_PI, startAngle*2*M_PI, 1);
//在角度开始的地方，从下部分到上部分的直线
CGPathAddLineToPoint(path, nil, upStartX, upStartY);
}
//之前这一段不是很明白，为啥设颜色和阴影都要draw一次
//我自己尝试并理解分析了一下，每次draw一下想当于，把当前的设置画出来，再次draw就在这基础上，再画当前的设置，这里加颜色和阴影就是一层一层的画上去。要是不draw的话，再设置颜色相当于重新设置了颜色，之前设置的颜色就无效了。
CGContextAddPath(cakeContextRef, path);
CGContextDrawPath(cakeContextRef, kCGPathFill);
//加阴影
[[UIColor colorWithWhite:0.2 alpha:0.4] setFill];
CGContextAddPath(cakeContextRef, path);
CGContextDrawPath(cakeContextRef, kCGPathFill);
}
//最后一句，上一块的结束角度是下一块的开始角度
startAngle = endAngle;
}
//此时不能用以下的方法填充，会导致饼图就一种颜色
//CGContextFillPath(contextRef);
}
-(void)setDataArray:(NSArray *)dataArray
{
_dataArray = dataArray;
//重新绘制
[self setNeedsDisplay];
}
|
这里要说明一下，我的数组是百分比数组，由数值转化为百分比的过程我没有在这里处理。
如何使用view：
?
|
1
2
3
4
5
6
7
8
9
10
11
12
|
self.solidCakeView = [[SSSolidCakeView alloc]init];
self.solidCakeView.dataArray = _dataArray;
self.solidCakeView.colorArray = _colorArray;
self.solidCakeView.nameArray = _nameArray;
self.solidCakeView.cakeCenter = CGPointMake(200, 200);
self.solidCakeView.cakeRadius = 100;
self.solidCakeView.cakeHeight = 30;
self.solidCakeView.xScale = 1;
self.solidCakeView.yScale = 0.8;
self.solidCakeView.backgroundColor = [UIColor whiteColor];
self.solidCakeView.frame = CGRectMake(0, 0, PhoneScreen_WIDTH-100, PhoneScreen_HEIGHT-20);
[self.view addSubview:self.solidCakeView];
|
3D饼图如何绘制及使用已经用代码介绍完了，相信看到这大家应该也能实现3D饼图了。
本文参考了：http://blog.csdn.net/donny_zhang/article/details/9145379 感谢博主！
总结
以上就是这篇文章的全部内容了，希望本文的内容对各位iOS开发者们能有一定的帮助，如果有疑问大家可以留言交流。
