1. 粉丝问题
自己编写的一个协议相关代码，位域的值解析和自己想象的有出入。
问题

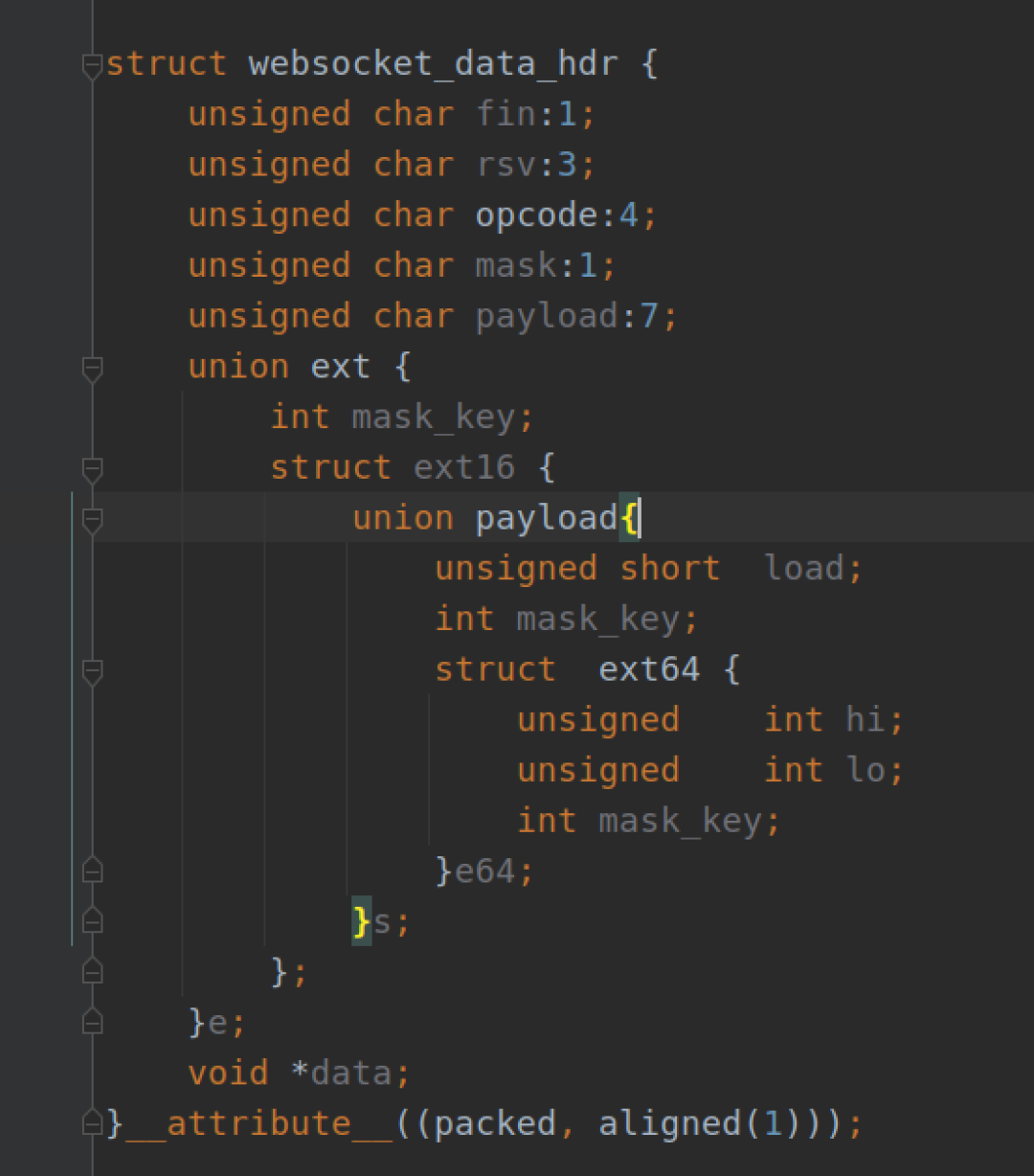

结构体的头：

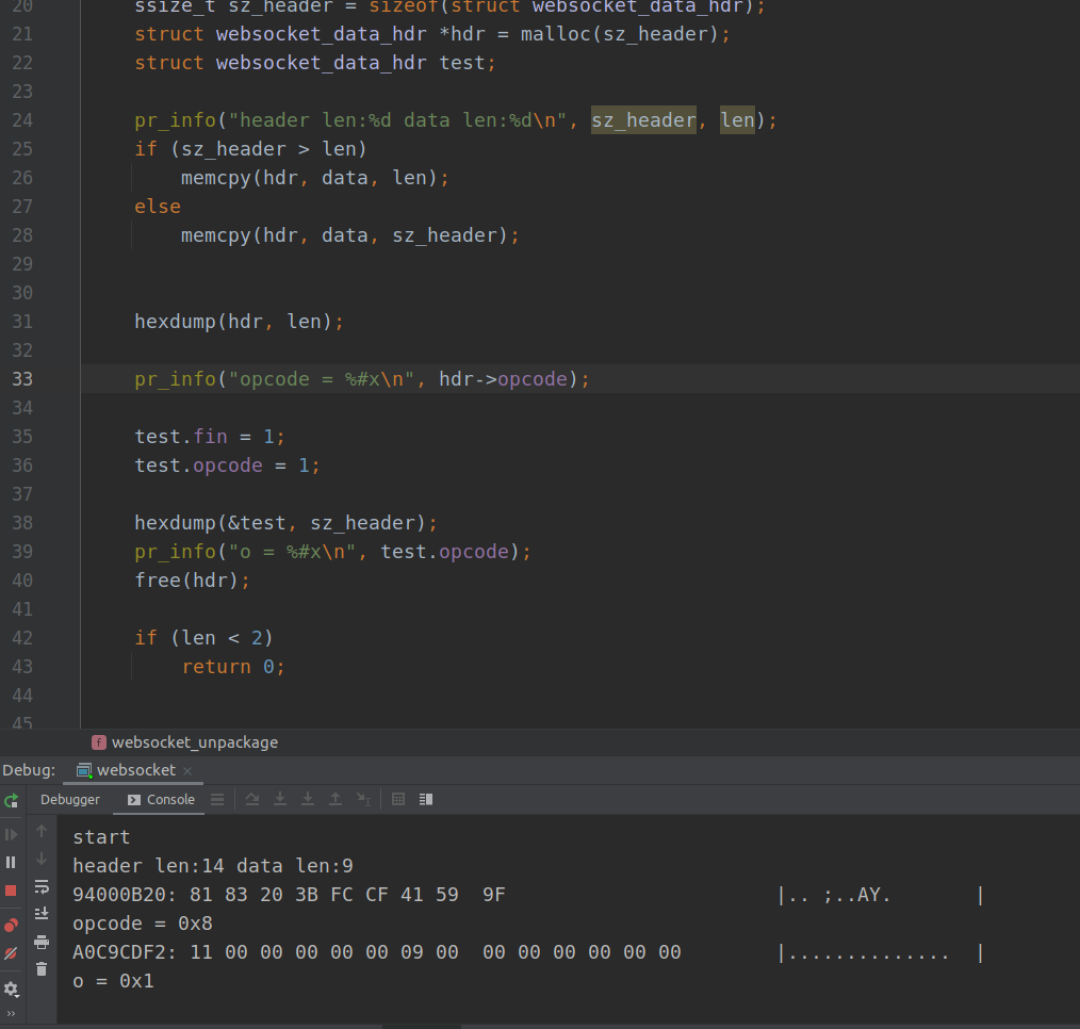

解析代码和测试结果：
就是说通过函数hexdump()解析出的内存是十六进制是 81 83 20 3B ……
从数据帧解析出的
- opcode=0x8
该粉丝不明白为什么解析出的值是0x8。
测试代码
废话不多说，直接写个测试代码
- #include<stdio.h>
- //简化的结构体
- structiphdr{
- unsignedcharfin:1;
- unsignedcharrsv:3;
- unsignedcharopcode:4;
- unsignedcharmask:1;
- unsignedcharpayload:7;
- unsignedchara;
- unsignedcharb;
- };
- main()
- {
- structiphdrt;
- unsignedchar*s;
- //清空内存，防止有乱码
- memset(&t,0,4);
- //用指针指向结构体变量t
- s=(unsignedchar*)&t;
- //通过数组访问的方式修改内存的值，因为hexdump解析的值是0x8183,
- //所以0x81必为最低字节的内存的数据
- s[0]=0x81;
- s[1]=0x83;
- //打印出位域成员的值
- printf("fin:%drsv：%dopcode：%dmask：%dpaylod：%d\\n",
- t.fin,t.rsv,t.opcode,t.mask,t.payload);
- }
执行结果：
- fin：1，rsv：0，opcode：8，mask：1paylod：65

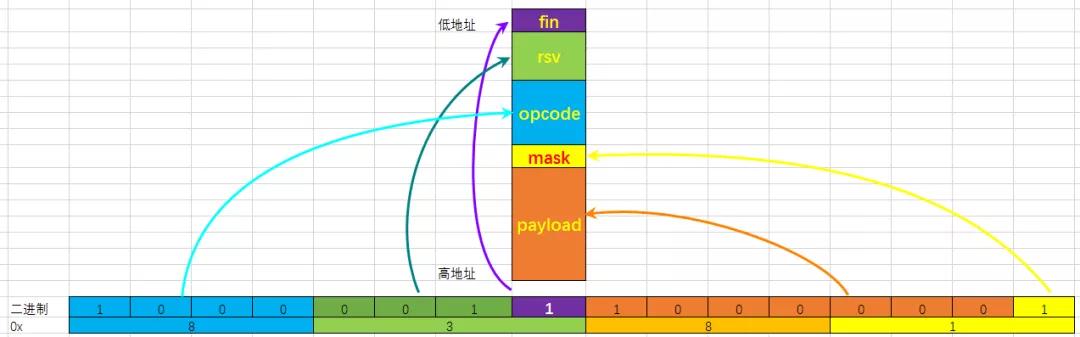

分析：如下图所示，紫色部分是位域成员对应的内存中的实际空间布局，地址从左到右增加 第一个字节的0x81赋值后，各位域对应的二进制：
- fin：1
- rsv：0
- opcode：1000
- mask：1
- paylod：1000001
如上图多少，内存的第1个字节是0x81,第2个字节是0x83;
第一个字节0x81的最低的bit[0]对应fin，bit[3:1]对应rsv，bit[7:4]对应opcode;第二个字节0x83的最低bit[0]对应mask，bit[7:1]对应payload。
所以结果显而易见。
2、什么是位域?
有些信息在存储时，并不需要占用一个完整的字节， 而只需占几个或一个二进制位。
例如在存放一个开关量时，只有0和1 两种状态， 用一位二进位即可。为了节省存储空间，并使处理简便，C语言又提供了一种数据结构，称为“位域”或“位段”。
所谓“位域”是把一个字节中的二进位划分为几个不同的区域，并说明每个区域的位数。
每个域有一个域名，允许在程序中按域名进行操作。这样就可以把几个不同的对象用一个字节的二进制位域来表示。一、位域的定义和位域变量的说明位域定义与结构定义相仿，其形式为：
其中位域列表的形式为：
如粉丝所举的实例：
- structiphdr{
- unsignedcharfin:1;
- unsignedcharrsv:3;
- unsignedcharopcode:4;
- unsignedcharmask:1;
- unsignedcharpayload:7;
- unsignedchara;
- unsignedcharb;
- };
位域变量的说明与结构变量说明的方式相同。可采用先定义后说明，同时定义说明或者直接说明这三种方式。例如：
- structbs
- {
- inta:8;
- intb:2;
- intc:6;
- }data;
说明data为bs变量，共占两个字节。其中位域a占8位，位域b占2位，位域c占6位。对于位域的定义尚有以下几点说明：
一个位域必须存储在同一个字节中，不能跨两个字节。
如一个字节所剩空间不够存放另一位域时，应从下一单元起存放该位域。也可以有意使某位域从下一单元开始。例如：
- structbs
- {
- unsigneda:4
- unsigned:0/空域/
- unsignedb:4/从下一单元开始存放/
- unsignedc:4
- }；
在这个位域定义中，a占第一字节的4位，后4位填0表示不使用，b从第二字节开始，占用4位，c占用4位。
位域可以无位域名，这时它只用来作填充或调整位置。无名的位域是不能使用的。例如：
- structk
- {
- inta:1
- int:2/该2位不能使用/
- intb:3
- intc:2
- };
从以上分析可以看出，位域在本质上就是一种结构类型， 不过其成员是按二进位分配的。
这是位域操作的表示方法，也就是说后面加上“：1”的意思是这个成员的大小占所定义类型的1 bit，“：2”占2 bit，依次类推。当然大小不能超过所定义类型包含的总bit数。
一个bytes(字节)是8个 bit(二进制位)。例如你的结构体中定义的类型是u_char，一个字节，共8个bit，最大就不能超过8。32位机下，short是2字节，共16bit，最大就不能超过16，int是4字节，共32bit，最大就不能超过32. 依次类推。
位域定义比较省空间。
例如你上面的结构，定义的变量类型是u_char，是一字节类型，即8bit。
fc_subtype占了4bit，fc_type占2bit,fc_protocol_version占2bit，共8bit，正好是一个字节。
其他八个成员,各占1bit，共8bit，正好也是一个字节。
因此你的结构的大小如果用sizeof(struct frame_control)计算，就是2bytes。
3. 如何测试当前是大端还是小端?

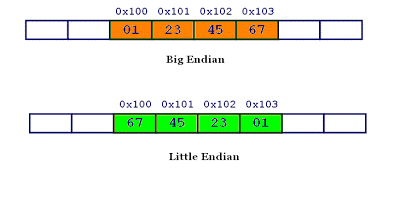

计算机硬件有两种储存数据的方式：大端字节序(big endian)和小端字节序(little endian)。大端字节序：高位字节在前，低位字节在后，这是人类读写数值的方法。小端字节序：低位字节在前，高位字节在后。
为什么会有小端字节序?
答案是，计算机电路先处理低位字节，效率比较高，因为计算都是从低位开始的。所以，计算机的内部处理都是小端字节序。
但是，人类还是习惯读写大端字节序。所以，除了计算机的内部处理，其他的场合几乎都是大端字节序，比如网络传输和文件储存。
计算机处理字节序的时候，不知道什么是高位字节，什么是低位字节。它只知道按顺序读取字节，先读第一个字节，再读第二个字节。
如果是大端字节序，先读到的就是高位字节，后读到的就是低位字节。小端字节序正好相反。
理解这一点，才能理解计算机如何处理字节序。
处理器读取外部数据的时候，必须知道数据的字节序，将其转成正确的值。然后，就正常使用这个值，完全不用再考虑字节序。
即使是向外部设备写入数据，也不用考虑字节序，正常写入一个值即可。外部设备会自己处理字节序的问题。
实例
仍然用上面的例子，但是做如下修改
- #include<stdio.h>
- structiphdr{
- unsignedcharfin:1;
- unsignedcharrsv:3;
- unsignedcharopcode:4;
- unsignedcharmask:1;
- unsignedcharpayload:7;
- };
- main()
- {
- structiphdrt;
- unsignedshort*s;
- memset(&t,0,2);
- s=(unsignedchar*)&t;
- //注意，直接赋值0x8183，因为该常量必然和主机字节序一致，
- //小端：83给低字节，
- //大端：81给低字节
- *s=0x8183;
- printf("fin:%drsv：%dopcode：%dmask：%dpaylod：%d\\n",
- t.fin,t.rsv,t.opcode,t.mask,t.payload);
- }
执行结果：
- fin：1rsv：1opcode：8mask：1paylod：64
由结果可知，收到的0x8183这个值与对应的的二进制关系:
- fin：1
- rsv：001
- opcode：1000
- mask：1
- paylod：1000000

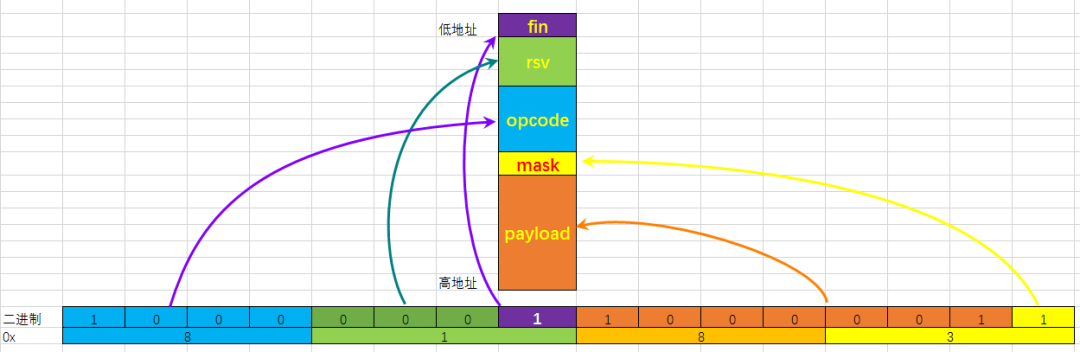

如上图多少，内存的第1个字节是0x83,第2个字节是0x81【和前面的例子不一样了，因为我们是直接赋值0x8183,而该常数是小字节序，所以低字节是0x83】;
可见：
低字节83给了 fin+rsv+opcode
所以，这说明了一口君的ubuntu是小端字节序。
4. 拓展例子
继续将结构体做如下修改，当位域成员大小加一起不够一个整字节的时候，验证各成员在内存中的布局。
- #include<stdio.h>
- structiphdr{
- unsignedcharfin:1;
- unsignedcharopcode:4;
- unsignedchara;
- unsignedcharb;
- };
- main()
- {
- structiphdrt;
- unsignedchar*s;
- memset(&t,0,2);
- s=(unsignedshort*)&t;
- t.fin=1;
- t.opcode=0xf;
- printf("%x\\n",s[0]);
- }
- fin：1
- opcode：1111
内存中形式如下：
如果修改fin的值为0：
- t.fin=0;
执行结果如下：
- fin：0
- opcode：1111
内存中形式如下：
5. 总结
大家遇到类似问题的时候，一定要写一些实例去验证，对于初学者来说，建议多参考上述实例。
原文地址：https://mp.weixin.qq.com/s/8n5qHR8ylrkXoEfWP3Rn_g
