使用 kube-vip 搭建高可用 Kubernetes 集群

kube-vip 可以在你的控制平面节点上提供一个 Kubernetes 原生的 HA 负载均衡，我们不需要再在外部设置 HAProxy 和 Keepalived 来实现集群的高可用了。

kube-vip 是一个为 Kubernetes 集群内部和外部提供高可用和负载均衡的开源项目，在 Vmware 的 Tanzu 项目中已经使用 kube-vip 替换了用于 vSphere 部署的 HAProxy 负载均衡器，本文我们将先来了解 kube-vip 如何用于 Kubernetes 控制平面的高可用和负载均衡功能。

特点

Kube-Vip 最初是为 Kubernetes 控制平面提供 HA 解决方案而创建的，随着时间的推移，它已经发展为将相同的功能合并到 Kubernetes 的 LoadBalancer 类型的 Service 中了。

VIP 地址可以是 IPv4 或 IPv6
带有 ARP(第2层)或 BGP(第3层)的控制平面
使用领导选举或 raft 控制平面
带有 kubeadm(静态 Pod)的控制平面 HA
带有 K3s/和其他(DaemonSets)的控制平面 HA
使用 ARP 领导者选举的 Service LoadBalancer(第 2 层)
通过 BGP 使用多个节点的 Service LoadBalancer
每个命名空间或全局的 Service LoadBalancer 地址池
Service LoadBalancer 地址通过 UPNP 暴露给网关

HAProxy 和 kube-vip 的 HA 集群

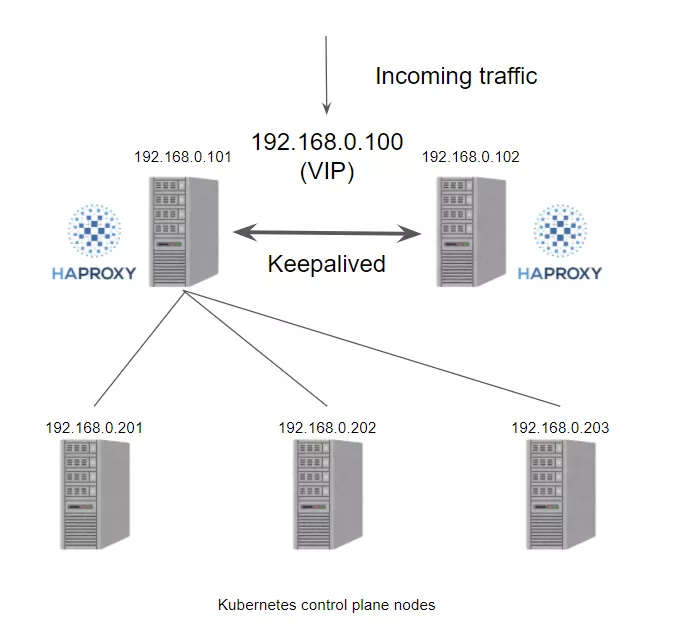

在以前我们在私有环境下创建 Kubernetes 集群时，我们需要准备一个硬件/软件的负载均衡器来创建多控制面集群，更多的情况下我们会选择使用 HAProxy + Keepalived 来实现这个功能。一般情况下我们创建2个负载均衡器的虚拟机，然后分配一个 VIP，然后使用 VIP 为负载均衡器提供服务，通过 VIP 将流量重定向到后端的某个 Kubernetes 控制器平面节点上。

接下来我们再来看看如果我们使用 kube-vip 的话会怎样呢?

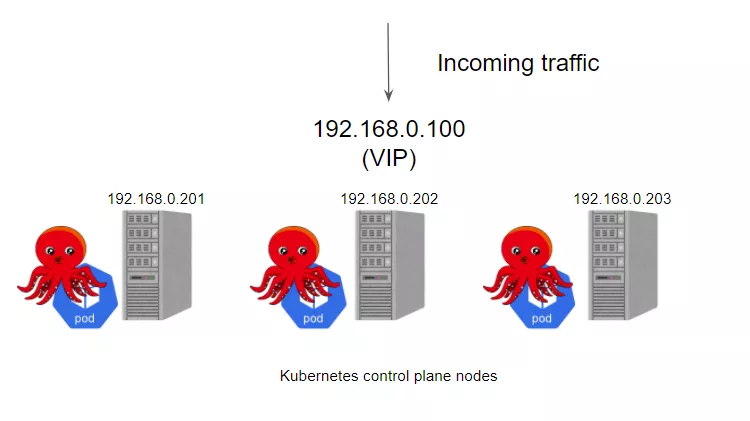

kube-vip 可以通过静态 pod 运行在控制平面节点上，这些 pod 通过ARP 对话来识别每个节点上的其他主机，所以需要在 hosts 文件中设置每个节点的 IP 地址，我们可以选择 BGP 或 ARP 来设置负载平衡器，这与 Metal LB 比较类似。这里我们没有 BGP 服务，只是想快速测试一下，所以这里我们使用 ARP 与静态 pod 的方式。

kube-vip 架构

kube-vip 有许多功能设计选择提供高可用性或网络功能，作为VIP/负载平衡解决方案的一部分。

Cluster

kube-vip 建立了一个多节点或多模块的集群来提供高可用性。在 ARP 模式下，会选出一个领导者，这个节点将继承虚拟 IP 并成为集群内负载均衡的领导者，而在 BGP 模式下，所有节点都会通知 VIP 地址。

当使用 ARP 或 layer2 时，它将使用领导者选举，当然也可以使用 raft 集群技术，但这种方法在很大程度上已经被领导者选举所取代，特别是在集群中运行时。

虚拟IP

集群中的领导者将分配 vip，并将其绑定到配置中声明的选定接口上。当领导者改变时，它将首先撤销 vip，或者在失败的情况下，vip 将直接由下一个当选的领导者分配。

当 vip 从一个主机移动到另一个主机时，任何使用 vip 的主机将保留以前的 vip <-> MAC 地址映射，直到 ARP 过期(通常是30秒)并检索到一个新的 vip <-> MAC 映射，这可以通过使用无偿的 ARP 广播来优化。

ARP

kube-vip可以被配置为广播一个无偿的 arp(可选)，通常会立即通知所有本地主机 vip <-> MAC 地址映射已经改变。

下面我们可以看到，当 ARP 广播被接收时，故障转移通常在几秒钟内完成。

64bytesfrom192.168.0.75:icmp_seq=146ttl=64time=0.258ms
64bytesfrom192.168.0.75:icmp_seq=147ttl=64time=0.240ms
92bytesfrom192.168.0.70:RedirectHost(Newaddr:192.168.0.75)
VrHLTOSLenIDFlgoffTTLProcksSrcDst
45000054bc98000003f013d16192.168.0.95192.168.0.75
Requesttimeoutforicmp_seq148
92bytesfrom192.168.0.70:RedirectHost(Newaddr:192.168.0.75)
VrHLTOSLenIDFlgoffTTLProcksSrcDst
4500005475ff000003f0183af192.168.0.95192.168.0.75
Requesttimeoutforicmp_seq149
92bytesfrom192.168.0.70:RedirectHost(Newaddr:192.168.0.75)
VrHLTOSLenIDFlgoffTTLProcksSrcDst
450000542890000003f01d11e192.168.0.95192.168.0.75
Requesttimeoutforicmp_seq150
64bytesfrom192.168.0.75:icmp_seq=151ttl=64time=0.245ms

使用 kube-vip

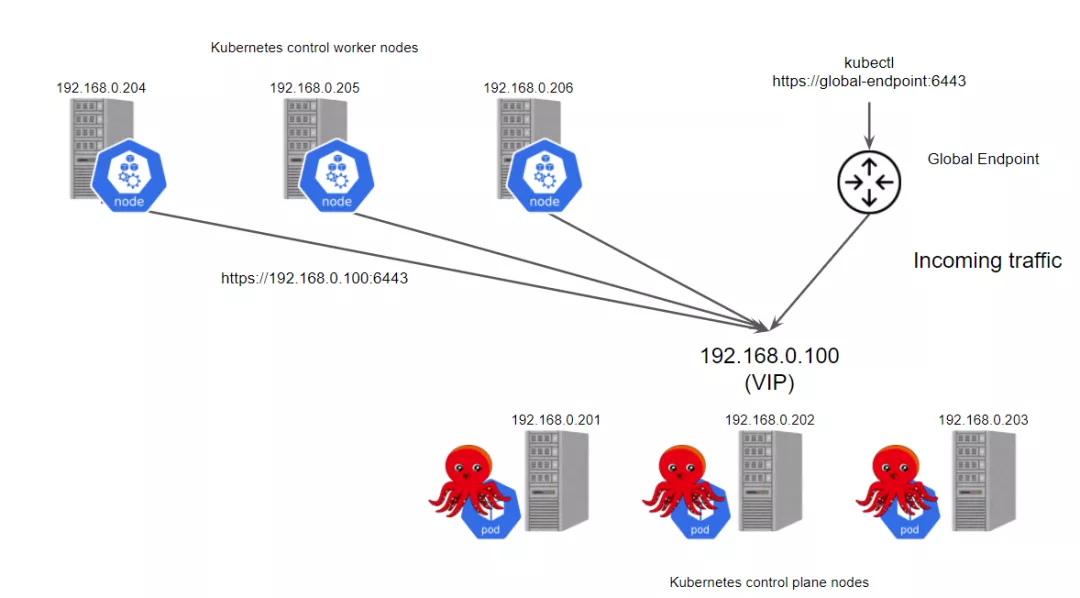

接下来我们来使用 kube-vip 搭建一个高可用的 Kubernetes 集群。先准备6个节点：

3个控制平面节点
3个 worker 节点

首先在宿主机上面安装相关依赖，包括 kubeadm、kubelet、kubectl 以及一个容器运行时，这里我们使用的是 containerd。

获取 kube-vip 的 docker 镜像，并在 /etc/kuberentes/manifests 中设置静态 pod 的 yaml 资源清单文件，这样 Kubernetes 就会自动在每个控制平面节点上部署 kube-vip 的 pod 了。

#设置VIP地址
exportVIP=192.168.0.100
exportINTERFACE=eth0
ctrimagepulldocker.io/plndr/kube-vip:0.3.1
ctrrun–rm–net-hostdocker.io/plndr/kube-vip:0.3.1vip\\
/kube-vipmanifestpod\\
–interface$INTERFACE\\
–vip$VIP\\
–controlplane\\
–services\\
–arp\\
–leaderElection|tee/etc/kubernetes/manifests/kube-vip.yaml

接下来就可以配置 kubeadm 了，如下所示：

cat>~/init_kubelet.yaml<<EOF
apiVersion:kubeadm.k8s.io/v1beta2
kind:InitConfiguration
bootstrapTokens:
-token:"9a08jv.c0izixklcxtmnze7"
description:"kubeadmbootstraptoken"
ttl:"24h"
nodeRegistration:
criSocket:"/var/run/containerd/containerd.sock"
—
apiVersion:kubeadm.k8s.io/v1beta2
kind:ClusterConfiguration
controlPlaneEndpoint:"192.168.0.100:6443"
—
apiVersion:kubelet.config.k8s.io/v1beta1
kind:KubeletConfiguration
cgroupDriver:"systemd"
protectKernelDefaults:true
EOF
kubeadminit–configinit_kubelet.yaml–upload-certs

然后安装 CNI，比如我们选择使用 Cilium。

curlhttps://raw.githubusercontent.com/helm/helm/master/scripts/get-helm-3|bash
helmrepoaddciliumhttps://helm.cilium.io/
helminstallciliumcilium/cilium–version1.9.4\\
–namespacekube-system

在第一个控制平面节点准备好后，让其他节点加入你的集群。对于其他控制平面节点，运行如下命令：

kubeadmjoin192.168.0.100:6443–tokenhash.hash\\
–discovery-token-ca-cert-hashsha256:hash\\
–control-plane–certificate-keykey

对于工作节点，运行类似命令：

kubeadmjoin192.168.0.100:6443–tokenhash.hash\\
–discovery-token-ca-cert-hashsha256:hash

正常执行完成后集群就可以启动起来了：

#kubectlgetnode-owide
NAMESTATUSROLESAGEVERSIONINTERNAL-IPEXTERNAL-IPOS-IMAGEKERNEL-VERSIONCONTAINER-RUNTIME
k8s-master-0Readycontrol-plane,master121mv1.20.2192.168.0.201<none>Ubuntu20.04.2LTS5.4.0-45-genericcontainerd://1.4.3
k8s-master-1Readycontrol-plane,master114mv1.20.2192.168.0.202<none>Ubuntu20.04.2LTS5.4.0-45-genericcontainerd://1.4.3
k8s-master-2Readycontrol-plane,master113mv1.20.2192.168.0.203<none>Ubuntu20.04.2LTS5.4.0-45-genericcontainerd://1.4.3
k8s-worker-0Ready<none>114mv1.20.2192.168.0.204<none>Ubuntu20.04.2LTS5.4.0-45-genericcontainerd://1.4.3
k8s-worker-1Ready<none>114mv1.20.2192.168.0.205<none>Ubuntu20.04.2LTS5.4.0-45-genericcontainerd://1.4.3
k8s-worker-2Ready<none>112mv1.20.2192.168.0.206<none>Ubuntu20.04.2LTS5.4.0-45-genericcontainerd://1.4.3
