使用 Kube-vip 搭建高可用的 Kubernetes 集群(完整版)

也想出现在这里？点击联系我~

前面我们课程中的集群是单 master 的集群，对于生产环境风险太大了，非常有必要做一个高可用的集群，这里的高可用主要是针对控制面板来说的，比如 kube-apiserver、etcd、kube-controller-manager、kube-scheduler 这几个组件，其中 kube-controller-manager 于 kube-scheduler 组件是 Kubernetes 集群自己去实现的高可用，当有多个组件存在的时候，会自动选择一个作为 Leader 提供服务，所以不需要我们手动去实现高可用，apiserver 和 etcd 就需要手动去搭建高可用的集群的。高可用的架构有很多，比如典型的 haproxy + keepalived 架构，或者使用 nginx 来做代理实现。

环境准备

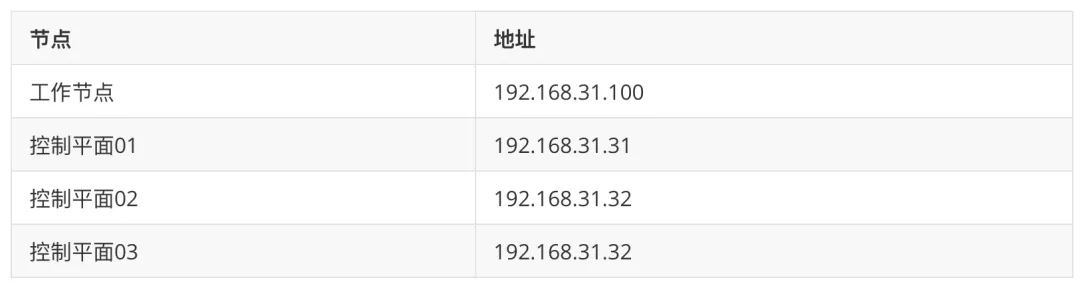

4个节点，都是 Centos 7.6 系统，内核版本：3.10.0-1062.4.1.el7.x86_64，在每个节点上添加 hosts 信息：

1. ➜~cat/etc/hosts
2. 192.168.31.10api.k8s.local#vip
3. 192.168.31.31master1
4. 192.168.31.32master2
5. 192.168.31.33master3
6. 192.168.31.100node1

其中 192.168.31.10 为 vip，使用域名 api.k8s.local 进行映射。

• 节点的 hostname 必须使用标准的 DNS 命名，另外千万不用什么默认的 localhost 的 hostname，会导致各种错误出现的。在 Kubernetes 项目里，机器的名字以及一切存储在 Etcd 中的 API 对象，都必须使用标准的 DNS 命名(RFC 1123)。可以使用命令 hostnamectl set-hostname node1 来修改 hostname。

禁用防火墙：

1. ➜~systemctlstopfirewalld
2. ➜~systemctldisablefirewalld

禁用 SELINUX：

1. ➜~setenforce0
2. ➜~cat/etc/selinux/config
3. SELINUX=disabled

由于开启内核 ipv4 转发需要加载 br_netfilter 模块，所以加载下该模块：

1. ➜~modprobebr_netfilter

创建/etc/sysctl.d/k8s.conf文件，添加如下内容：

1. net.bridge.bridge-nf-call-ip6tables=1
2. net.bridge.bridge-nf-call-iptables=1
3. net.ipv4.ip_forward=1

执行如下命令使修改生效：

1. ➜~sysctl-p/etc/sysctl.d/k8s.conf

安装 ipvs：

1. ➜~cat>/etc/sysconfig/modules/ipvs.modules<<EOF
2. #!/bin/bash
3. modprobe–ip_vs
4. modprobe–ip_vs_rr
5. modprobe–ip_vs_wrr
6. modprobe–ip_vs_sh
7. modprobe–nf_conntrack_ipv4
8. EOF
9. ➜~chmod755/etc/sysconfig/modules/ipvs.modules&&bash/etc/sysconfig/modules/ipvs.modules&&lsmod|grep-eip_vs-enf_conntrack_ipv4

上面脚本创建了的/etc/sysconfig/modules/ipvs.modules文件，保证在节点重启后能自动加载所需模块。使用lsmod | grep -e ip_vs -e nf_conntrack_ipv4命令查看是否已经正确加载所需的内核模块。

接下来还需要确保各个节点上已经安装了 ipset 软件包：

1. ➜~yuminstallipset

为了便于查看 ipvs 的代理规则，最好安装一下管理工具 ipvsadm：

1. ➜~yuminstallipvsadm

同步服务器时间

1. ➜~yuminstallchrony-y
2. ➜~systemctlenablechronyd
3. ➜~systemctlstartchronyd
4. ➜~chronycsources
5. 210Numberofsources=4
6. MSName/IPaddressStratumPollReachLastRxLastsample
7. ===============================================================================
8. ^+sv1.ggsrv.de261732-823us[-1128us]+/-98ms
9. ^-montreal.ca.logiplex.net261732-17ms[-17ms]+/-179ms
10. ^-ntp6.flashdance.cx261732-32ms[-32ms]+/-161ms
11. ^*119.28.183.184263332+661us[+357us]+/-38ms
12. ➜~date
13. TueAug3114:36:14CST2021

关闭 swap 分区：

1. ➜~swapoff-a

修改/etc/fstab文件，注释掉 SWAP 的自动挂载，使用free -m确认 swap 已经关闭。swappiness 参数调整，修改/etc/sysctl.d/k8s.conf添加下面一行：

1. vm.swappiness=0

执行 sysctl -p /etc/sysctl.d/k8s.conf 使修改生效。

安装 Containerd

我们已经了解过容器运行时 containerd 的一些基本使用，接下来在各个节点上安装 Containerd。

由于 containerd 需要调用 runc，所以我们也需要先安装 runc，不过 containerd 提供了一个包含相关依赖的压缩包 cri-containerd-cni-${VERSION}.${OS}-${ARCH}.tar.gz，可以直接使用这个包来进行安装。首先从 release 页面下载最新版本的压缩包，当前为 1.5.5 版本：

1. ➜~wgethttps://github.com/containerd/containerd/releases/download/v1.5.5/cri-containerd-cni-1.5.5-linux-amd64.tar.gz
2. #如果有限制，也可以替换成下面的URL加速下载
3. #wgethttps://download.fastgit.org/containerd/containerd/releases/download/v1.5.5/cri-containerd-cni-1.5.5-linux-amd64.tar.gz

直接将压缩包解压到系统的各个目录中：

1. ➜~tar-C/-xzfcri-containerd-cni-1.5.5-linux-amd64.tar.gz

然后要将 /usr/local/bin 和 /usr/local/sbin 追加到 ~/.bashrc 文件的 PATH 环境变量中：

1. exportPATH=$PATH:/usr/local/bin:/usr/local/sbin

然后执行下面的命令使其立即生效：

1. ➜~source~/.bashrc

containerd 的默认配置文件为 /etc/containerd/config.toml，我们可以通过如下所示的命令生成一个默认的配置：

1. ➜~mkdir-p/etc/containerd
2. ➜~containerdconfigdefault>/etc/containerd/config.toml

对于使用 systemd 作为 init system 的 Linux 的发行版，使用 systemd 作为容器的 cgroup driver 可以确保节点在资源紧张的情况更加稳定，所以推荐将 containerd 的 cgroup driver 配置为 systemd。

修改前面生成的配置文件 /etc/containerd/config.toml，在 plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options 配置块下面将 SystemdCgroup 设置为 true：

1. [plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc]
2. …
3. [plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options]
4. SystemdCgroup=true
5. ….

然后再为镜像仓库配置一个加速器，需要在 cri 配置块下面的 registry 配置块下面进行配置 registry.mirrors：

1. [plugins."io.containerd.grpc.v1.cri"]
2. …
3. #sandbox_image="k8s.gcr.io/pause:3.5"
4. sandbox_image="registry.aliyuncs.com/k8sxio/pause:3.5"
5. …
6. [plugins."io.containerd.grpc.v1.cri".registry]
7. [plugins."io.containerd.grpc.v1.cri".registry.mirrors]
8. [plugins."io.containerd.grpc.v1.cri".registry.mirrors."docker.io"]
9. endpoint=["https://bqr1dr1n.mirror.aliyuncs.com"]
10. [plugins."io.containerd.grpc.v1.cri".registry.mirrors."k8s.gcr.io"]
11. endpoint=["https://registry.aliyuncs.com/k8sxio"]

由于上面我们下载的 containerd 压缩包中包含一个 etc/systemd/system/containerd.service 的文件，这样我们就可以通过 systemd 来配置 containerd 作为守护进程运行了，现在我们就可以启动 containerd 了，直接执行下面的命令即可：

1. ➜~systemctldaemon-reload
2. ➜~systemctlenablecontainerd–now

启动完成后就可以使用 containerd 的本地 CLI 工具 ctr 和 crictl 了，比如查看版本：

1. ➜~ctrversion
2. Client:
3. Version:v1.5.5
4. Revision:72cec4be58a9eb6b2910f5d10f1c01ca47d231c0
5. Goversion:go1.16.6
7. Server:
8. Version:v1.5.5
9. Revision:72cec4be58a9eb6b2910f5d10f1c01ca47d231c0
10. UUID:cd2894ad-fd71-4ef7-a09f-5795c7eb4c3b
11. ➜~crictlversion
12. Version:0.1.0
13. RuntimeName:containerd
14. RuntimeVersion:v1.5.5
15. RuntimeApiVersion:v1alpha2

负载均衡器

为 apiserver 提供负载均衡器有很多方法，比如传统的 haproxy+keepalived，或者使用 nginx 代理也可以，这里我们使用一个比较新颖的工具 kube-vip。

kube-vip(https://kube-vip.io/) 可以在你的控制平面节点上提供一个 Kubernetes 原生的 HA 负载均衡，我们不需要再在外部设置 HAProxy 和 Keepalived 来实现集群的高可用了。

在以前我们在私有环境下创建 Kubernetes 集群时，我们需要准备一个硬件/软件的负载均衡器来创建多控制面集群，更多的情况下我们会选择使用 HAProxy + Keepalived 来实现这个功能。一般情况下我们创建2个负载均衡器的虚拟机，然后分配一个 VIP，然后使用 VIP 为负载均衡器提供服务，通过 VIP 将流量重定向到后端的某个 Kubernetes 控制器平面节点上。

haproxy+keepalived

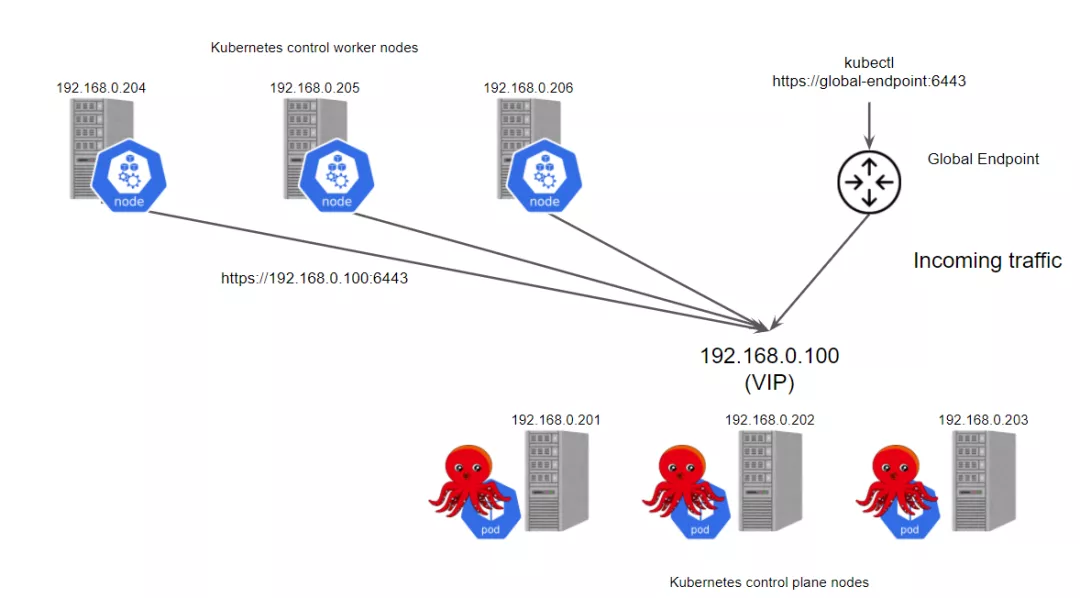

如果我们使用 kube-vip 的话会怎样呢?

kube-vip

kube-vip 可以通过静态 pod 运行在控制平面节点上，这些 pod 通过 ARP 会话来识别每个节点上的其他主机，我们可以选择 BGP 或 ARP 来设置负载平衡器，这与 Metal LB 比较类似。在 ARP 模式下，会选出一个领导者，这个节点将继承虚拟 IP 并成为集群内负载均衡的 Leader，而在 BGP 模式下，所有节点都会通知 VIP 地址。

集群中的 Leader 将分配 vip，并将其绑定到配置中声明的选定接口上。当 Leader 改变时，它将首先撤销 vip，或者在失败的情况下，vip 将直接由下一个当选的 Leader 分配。当 vip 从一个主机移动到另一个主机时，任何使用 vip 的主机将保留以前的 vip <-> MAC 地址映射，直到 ARP 过期(通常是30秒)并检索到一个新的 vip <-> MAC 映射，这可以通过使用无偿的 ARP 广播来优化。

kube-vip 可以被配置为广播一个无偿的 arp(可选)，通常会立即通知所有本地主机 vip <-> MAC 地址映射已经改变。

要使用 kube-vip 来实现集群的高可用，首先在 master1 节点上生成基本的 Kubernetes 静态 Pod 资源清单文件：

1. ➜~mkdir-p/etc/kubernetes/manifests/
2. #配置vip地址
3. ➜~exportVIP=192.168.31.10
4. #设置网卡名称
5. ➜~exportINTERFACE=ens33
6. ➜~ctrimagepulldocker.io/plndr/kube-vip:v0.3.8
7. #使用下面的容器输出静态Pod资源清单
8. ➜~ctrrun–rm–net-hostdocker.io/plndr/kube-vip:v0.3.8vip\\
9. /kube-vipmanifestpod\\
10. –interface$INTERFACE\\
11. –vip$VIP\\
12. –controlplane\\
13. –services\\
14. –arp\\
15. –leaderElection|tee/etc/kubernetes/manifests/kube-vip.yaml
16. apiVersion:v1
17. kind:Pod
18. metadata:
19. creationTimestamp:null
20. name:kube-vip
21. namespace:kube-system
22. spec:
23. containers:
24. -args:
25. -manager
26. env:
27. –name:vip_arp
28. value:"true"
29. –name:vip_interface
30. value:ens33
31. –name:port
32. value:"6443"
33. –name:vip_cidr
34. value:"32"
35. –name:cp_enable
36. value:"true"
37. –name:cp_namespace
38. value:kube-system
39. –name:vip_ddns
40. value:"false"
41. –name:svc_enable
42. value:"true"
43. –name:vip_leaderelection
44. value:"true"
45. –name:vip_leaseduration
46. value:"5"
47. –name:vip_renewdeadline
48. value:"3"
49. –name:vip_retryperiod
50. value:"1"
51. –name:vip_address
52. value:192.168.31.10
53. image:ghcr.io/kube-vip/kube-vip:v0.3.8
54. imagePullPolicy:Always
55. name:kube-vip
56. resources:{}
57. securityContext:
58. capabilities:
59. add:
60. -NET_ADMIN
61. -NET_RAW
62. -SYS_TIME
63. volumeMounts:
64. -mountPath:/etc/kubernetes/admin.conf
65. name:kubeconfig
66. hostNetwork:true
67. volumes:
68. -hostPath:
69. path:/etc/kubernetes/admin.conf
70. name:kubeconfig
71. status:{}

这里我们将 vip 设置为 192.168.31.10，首先会将 master1 节点选举为 Leader，然后接下来我们使用该 vip 来初始化控制器平台。

初始化控制平面

上面的相关环境配置也完成了，现在我们就可以来安装 Kubeadm 了，我们这里是通过指定 yum 源的方式来进行安装的：

1. ➜~cat<<EOF>/etc/yum.repos.d/kubernetes.repo
2. [kubernetes]
3. name=Kubernetes
4. baseurl=https://packages.cloud.google.com/yum/repos/kubernetes-el7-x86_64
5. enabled=1
6. gpgcheck=1
7. repo_gpgcheck=1
8. gpgkey=https://packages.cloud.google.com/yum/doc/yum-key.gpg
9. https://packages.cloud.google.com/yum/doc/rpm-package-key.gpg
10. EOF

当然了，上面的 yum 源是需要科学上网的，如果不能科学上网的话，我们可以使用阿里云的源进行安装：

1. ➜~cat<<EOF>/etc/yum.repos.d/kubernetes.repo
2. [kubernetes]
3. name=Kubernetes
4. baseurl=http://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
5. enabled=1
6. gpgcheck=0
7. repo_gpgcheck=0
8. gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
9. http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
10. EOF

然后安装 kubeadm、kubelet、kubectl：

1. #–disableexcludes禁掉除了kubernetes之外的别的仓库
2. ➜~yummakecachefast
3. ➜~yuminstall-ykubelet-1.22.1kubeadm-1.22.1kubectl-1.22.1–disableexcludes=kubernetes
4. ➜~kubeadmversion
5. kubeadmversion:&version.Info{Major:"1",Minor:"22",GitVersion:"v1.22.1",GitCommit:"632ed300f2c34f6d6d15ca4cef3d3c7073412212",GitTreeState:"clean",BuildDate:"2021-08-19T15:44:22Z",GoVersion:"go1.16.7",Compiler:"gc",Platform:"linux/amd64"}

可以看到我们这里安装的是 v1.22.1 版本，然后将 master 节点的 kubelet 设置成开机启动：

1. ➜~systemctlenable–nowkubelet

到这里为止上面所有的操作都需要在所有节点执行配置。

当我们执行 kubelet –help 命令的时候可以看到原来大部分命令行参数都被 DEPRECATED了，这是因为官方推荐我们使用 –config 来指定配置文件，在配置文件中指定原来这些参数的配置，可以通过官方文档 Set Kubelet parameters via a config file 了解更多相关信息，这样 Kubernetes 就可以支持动态 Kubelet 配置(Dynamic Kubelet Configuration)了，参考 Reconfigure a Node’s Kubelet in a Live Cluster。

然后我们可以通过下面的命令在 master1 节点上输出集群初始化默认使用的配置：

1. ➜~kubeadmconfigprintinit-defaults–component-configsKubeletConfiguration>kubeadm.yaml

然后根据我们自己的需求修改配置，比如修改 imageRepository 指定集群初始化时拉取 Kubernetes 所需镜像的地址，kube-proxy 的模式为 ipvs，另外需要注意的是我们这里是准备安装 flannel 网络插件的，需要将 networking.podSubnet 设置为10.244.0.0/16：

1. #kubeadm.yaml
2. apiVersion:kubeadm.k8s.io/v1beta3
3. bootstrapTokens:
4. -groups:
5. -system:bootstrappers:kubeadm:default-node-token
6. token:abcdef.0123456789abcdef
7. ttl:24h0m0s
8. usages:
9. -signing
10. -authentication
11. kind:InitConfiguration
12. localAPIEndpoint:
13. advertiseAddress:192.168.31.31#指定当前节点内网IP
14. bindPort:6443
15. nodeRegistration:
16. criSocket:/run/containerd/containerd.sock#使用containerd的Unixsocket地址
17. imagePullPolicy:IfNotPresent
18. name:master1
19. taints:#给master添加污点，master节点不能调度应用
20. -effect:"NoSchedule"
21. key:"node-role.kubernetes.io/master"
22. —
23. apiVersion:kubeproxy.config.k8s.io/v1alpha1
24. kind:KubeProxyConfiguration
25. mode:ipvs#kube-proxy模式
26. —
27. apiVersion:kubeadm.k8s.io/v1beta3
28. certificatesDir:/etc/kubernetes/pki
29. clusterName:kubernetes
30. controllerManager:{}
31. dns:{}
32. etcd:
33. local:
34. dataDir:/var/lib/etcd
35. imageRepository:registry.aliyuncs.com/k8sxio
36. kind:ClusterConfiguration
37. kubernetesVersion:1.22.1
38. controlPlaneEndpoint:api.k8s.local:6443#设置控制平面Endpoint地址
39. apiServer:
40. extraArgs:
41. authorization-mode:Node,RBAC
42. timeoutForControlPlane:4m0s
43. certSANs:#添加其他master节点的相关信息
44. -api.k8s.local
45. -master1
46. -master2
47. -master3
48. -192.168.31.30
49. -192.168.31.31
50. -192.168.31.32
51. networking:
52. dnsDomain:cluster.local
53. serviceSubnet:10.96.0.0/12
54. podSubnet:10.244.0.0/16#指定pod子网
55. scheduler:{}
56. —
57. apiVersion:kubelet.config.k8s.io/v1beta1
58. authentication:
59. anonymous:
60. enabled:false
61. webhook:
62. cacheTTL:0s
63. enabled:true
64. x509:
65. clientCAFile:/etc/kubernetes/pki/ca.crt
66. authorization:
67. mode:Webhook
68. webhook:
69. cacheAuthorizedTTL:0s
70. cacheUnauthorizedTTL:0s
71. clusterDNS:
72. -10.96.0.10
73. clusterDomain:cluster.local
74. cpuManagerReconcilePeriod:0s
75. evictionPressureTransitionPeriod:0s
76. fileCheckFrequency:0s
77. healthzBindAddress:127.0.0.1
78. healthzPort:10248
79. httpCheckFrequency:0s
80. imageMinimumGCAge:0s
81. kind:KubeletConfiguration
82. cgroupDriver:systemd#配置cgroupdriver
83. logging:{}
84. memorySwap:{}
85. nodeStatusReportFrequency:0s
86. nodeStatusUpdateFrequency:0s
87. rotateCertificates:true
88. runtimeRequestTimeout:0s
89. shutdownGracePeriod:0s
90. shutdownGracePeriodCriticalPods:0s
91. staticPodPath:/etc/kubernetes/manifests
92. streamingConnectionIdleTimeout:0s
93. syncFrequency:0s
94. volumeStatsAggPeriod:0s

• 对于上面的资源清单的文档比较杂，要想完整了解上面的资源对象对应的属性，可以查看对应的 godoc 文档，地址: https://godoc.org/k8s.io/kubernetes/cmd/kubeadm/app/apis/kubeadm/v1beta3。

这里需要注意的是我们在 ClusterConfiguration 块的配置中新增了控制平面的地址以及将 api.k8s.local 这个域名加入到了证书签名中，该域名将映射到 vip：

1. controlPlaneEndpoint:api.k8s.local:6443#设置控制平面Endpoint地址
2. apiServer:
3. extraArgs:
4. authorization-mode:Node,RBAC
5. timeoutForControlPlane:4m0s
6. certSANs:#添加其他master节点的相关信息
7. -api.k8s.local
8. -master1
9. -master2
10. -master3
11. -192.168.31.30
12. -192.168.31.31
13. -192.168.31.32

在开始初始化集群之前可以使用 kubeadm config images pull –config kubeadm.yaml 预先在各个服务器节点上拉取所k8s需要的容器镜像。

配置文件准备好过后，可以使用如下命令先将相关镜像 pull 下面：

1. ➜~kubeadmconfigimagespull–configkubeadm.yaml
2. [config/images]Pulledregistry.aliyuncs.com/k8sxio/kube-apiserver:v1.22.1
3. [config/images]Pulledregistry.aliyuncs.com/k8sxio/kube-controller-manager:v1.22.1
4. [config/images]Pulledregistry.aliyuncs.com/k8sxio/kube-scheduler:v1.22.1
5. [config/images]Pulledregistry.aliyuncs.com/k8sxio/kube-proxy:v1.22.1
6. [config/images]Pulledregistry.aliyuncs.com/k8sxio/pause:3.5
7. [config/images]Pulledregistry.aliyuncs.com/k8sxio/etcd:3.5.0-0
8. failedtopullimage"registry.aliyuncs.com/k8sxio/coredns:v1.8.4":output:time="2021-08-31T15:09:13+08:00"level=fatalmsg="pullingimage:rpcerror:code=NotFounddesc=failedtopullandunpackimage\\"registry.aliyuncs.com/k8sxio/coredns:v1.8.4\\":failedtoresolvereference\\"registry.aliyuncs.com/k8sxio/coredns:v1.8.4\\":registry.aliyuncs.com/k8sxio/coredns:v1.8.4:notfound"
9. ,error:exitstatus1
10. Toseethestacktraceofthiserrorexecutewith–v=5orhigher

上面在拉取 coredns 镜像的时候出错了，没有找到这个镜像，我们可以手动 pull 该镜像，然后重新 tag 下镜像地址即可：

1. ➜~ctr-nk8s.ioipulldocker.io/coredns/coredns:1.8.4
2. ➜~ctr-nk8s.ioitagdocker.io/coredns/coredns:1.8.4registry.aliyuncs.com/k8sxio/coredns:v1.8.4

然后就可以使用上面的配置文件在 master1 节点上进行初始化：

1. ➜~kubeadminit–upload-certs–configkubeadm.yaml
2. [init]UsingKubernetesversion:v1.22.1
3. [preflight]Runningpre-flightchecks
4. [preflight]PullingimagesrequiredforsettingupaKubernetescluster
5. ……
7. YourKubernetescontrol-planehasinitializedsuccessfully!
9. Tostartusingyourcluster,youneedtorunthefollowingasaregularuser:
11. mkdir-p$HOME/.kube
12. sudocp-i/etc/kubernetes/admin.conf$HOME/.kube/config
13. sudochown$(id-u):$(id-g)$HOME/.kube/config
15. Alternatively,ifyouaretherootuser,youcanrun:
17. exportKUBECONFIG=/etc/kubernetes/admin.conf
19. Youshouldnowdeployapodnetworktothecluster.
20. Run"kubectlapply-f[podnetwork].yaml"withoneoftheoptionslistedat:
21. https://kubernetes.io/docs/concepts/cluster-administration/addons/
23. Youcannowjoinanynumberofthecontrol-planenoderunningthefollowingcommandoneachasroot:
25. kubeadmjoinapi.k8s.local:6443–tokenabcdef.0123456789abcdef\\
26. –discovery-token-ca-cert-hashsha256:435fbc28490d1f897337923c19ec27bcf3639e9fe84e8448177777d23cae4176\\
27. –control-plane–certificate-key7892cd62c5ab60b28b462af32c7e49aa73d5fd4f723352f3af6546a74e465abc
29. Pleasenotethatthecertificate-keygivesaccesstoclustersensitivedata,keepitsecret!
30. Asasafeguard,uploaded-certswillbedeletedintwohours;Ifnecessary,youcanuse
31. "kubeadminitphaseupload-certs–upload-certs"toreloadcertsafterward.
33. Thenyoucanjoinanynumberofworkernodesbyrunningthefollowingoneachasroot:
35. kubeadmjoinapi.k8s.local:6443–tokenabcdef.0123456789abcdef\\
36. –discovery-token-ca-cert-hashsha256:435fbc28490d1f897337923c19ec27bcf3639e9fe84e8448177777d23cae4176

这里初始化的 –upload-certs 标志用来将在所有控制平面实例之间的共享证书上传到集群。然后根据安装提示拷贝 kubeconfig 文件：

1. ➜~mkdir-p$HOME/.kube
2. ➜~sudocp-i/etc/kubernetes/admin.conf$HOME/.kube/config
3. ➜~sudochown$(id-u):$(id-g)$HOME/.kube/config

接着我们可以根据上面的提示添加其他的控制平面节点。

添加控制平面

对于每个其他控制平面节点，执行先前在第一个节点 master1 上的 kubeadm init 输出提供的 join 命令来添加控制平面节点：

1. ➜~kubeadmjoinapi.k8s.local:6443–tokenabcdef.0123456789abcdef–discovery-token-ca-cert-hashsha256:435fbc28490d1f897337923c19ec27bcf3639e9fe84e8448177777d23cae4176–control-plane–certificate-key7892cd62c5ab60b28b462af32c7e49aa73d5fd4f723352f3af6546a74e465abc
2. [preflight]Runningpre-flightchecks
3. [preflight]Readingconfigurationfromthecluster…
4. [preflight]FYI:Youcanlookatthisconfigfilewith'kubectl-nkube-systemgetcmkubeadm-config-oyaml'
5. [preflight]Runningpre-flightchecksbeforeinitializingthenewcontrolplaneinstance
6. ……
7. Thisnodehasjoinedtheclusterandanewcontrolplaneinstancewascreated:
9. *Certificatesigningrequestwassenttoapiserverandapprovalwasreceived.
10. *TheKubeletwasinformedofthenewsecureconnectiondetails.
11. *Controlplane(master)labelandtaintwereappliedtothenewnode.
12. *TheKubernetescontrolplaneinstancesscaledup.
13. *Anewetcdmemberwasaddedtothelocal/stackedetcdcluster.
15. Tostartadministeringyourclusterfromthisnode,youneedtorunthefollowingasaregularuser:
17. mkdir-p$HOME/.kube
18. sudocp-i/etc/kubernetes/admin.conf$HOME/.kube/config
19. sudochown$(id-u):$(id-g)$HOME/.kube/config
21. Run'kubectlgetnodes'toseethisnodejointhecluster.

需要注意需要在另外两个节点 master2 和 master3 都执行上面的 join 命令，上面的命令中的 –control-plane 就是通知 kubeadm join 创建一个新的控制平面，–certificate-key 会从集群中的 kubeadm-certs Secret 下载控制平面证书并使用给定的密钥进行解密。

当这两个节点被添加到集群后，我们接下来也需要在节点上运行 kube-vip，将当前节点作为 kube-vip 的成员，同样执行下面的命令即可：

1. #配置vip地址
2. ➜~exportVIP=192.168.31.10
3. #设置网卡名称
4. ➜~exportINTERFACE=ens33
5. ➜~ctrimagepulldocker.io/plndr/kube-vip:v0.3.8
6. #使用下面的容器输出静态Pod资源清单
7. ➜~ctrrun–rm–net-hostdocker.io/plndr/kube-vip:v0.3.8vip\\
8. /kube-vipmanifestpod\\
9. –interface$INTERFACE\\
10. –vip$VIP\\
11. –controlplane\\
12. –services\\
13. –arp\\
14. –leaderElection|tee/etc/kubernetes/manifests/kube-vip.yaml

当 kube-vip 的静态 Pod 清单创建完成后，正常将能够看到 kube-vip 的 Pod 会按预期启动并运行：

1. ➜~kubectlgetpods-A|grepvip
2. kube-systemkube-vip-master11/1Running17m42s
3. kube-systemkube-vip-master21/1Running04m24s
4. kube-systemkube-vip-master31/1Running014s

这个时候控制平面节点就都准备好了：

1. ➜~kubectlgetnodes
2. NAMESTATUSROLESAGEVERSION
3. master1Readycontrol-plane,master9m18sv1.22.1
4. master2Readycontrol-plane,master7m11sv1.22.1
5. master3Readycontrol-plane,master5m9sv1.22.1

添加工作节点

接下来我们可以将 node1 工作节点加入到集群中，同样使用在 master1 上初始化后的提示 join 命令，记得将 master1 节点上面的 $HOME/.kube/config 文件拷贝到 node 节点对应的文件中，安装 kubeadm、kubelet、kubectl(可选)，然后执行上面初始化完成后提示的 join 命令即可：

1. ➜~kubeadmjoinapi.k8s.local:6443–tokenabcdef.0123456789abcdef\\
2. >–discovery-token-ca-cert-hashsha256:435fbc28490d1f897337923c19ec27bcf3639e9fe84e8448177777d23cae4176
3. [preflight]Runningpre-flightchecks
4. [preflight]Readingconfigurationfromthecluster…
5. [preflight]FYI:Youcanlookatthisconfigfilewith'kubectl-nkube-systemgetcmkubeadm-config-oyaml'
6. [kubelet-start]Writingkubeletconfigurationtofile"/var/lib/kubelet/config.yaml"
7. [kubelet-start]Writingkubeletenvironmentfilewithflagstofile"/var/lib/kubelet/kubeadm-flags.env"
8. [kubelet-start]Startingthekubelet
9. [kubelet-start]WaitingforthekubelettoperformtheTLSBootstrap…
11. Thisnodehasjoinedthecluster:
12. *Certificatesigningrequestwassenttoapiserverandaresponsewasreceived.
13. *TheKubeletwasinformedofthenewsecureconnectiondetails.
15. Run'kubectlgetnodes'onthecontrol-planetoseethisnodejointhecluster.

• 如果忘记了上面的 join 命令可以使用命令 kubeadm token create –print-join-command 重新获取。

执行成功后运行 get nodes 命令：

1. ➜~kubectlgetnodes
2. NAMESTATUSROLESAGEVERSION
3. master1Readycontrol-plane,master9m18sv1.22.1
4. master2Readycontrol-plane,master7m11sv1.22.1
5. master3Readycontrol-plane,master5m9sv1.22.1
6. node1NotReady<none>24sv1.22.1

可以看到是 NotReady 状态，这是因为还没有安装网络插件，接下来安装网络插件，可以在文档 https://kubernetes.io/docs/setup/production-environment/tools/kubeadm/create-cluster-kubeadm/ 中选择我们自己的网络插件，这里我们安装 flannel:

1. ➜~wgethttps://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml
2. #如果有节点是多网卡，则需要在资源清单文件中指定内网网卡
3. #搜索到名为kube-flannel-ds的DaemonSet，在kube-flannel容器下面
4. ➜~vikube-flannel.yml
5. ……
6. containers:
7. –name:kube-flannel
8. image:quay.io/coreos/flannel:v0.14.0
9. command:
10. -/opt/bin/flanneld
11. args:
12. ––ip-masq
13. ––kube-subnet-mgr
14. ––iface=eth0#如果是多网卡的话，指定内网网卡的名称
15. ……
16. ➜~kubectlapply-fkube-flannel.yml#安装flannel网络插件

隔一会儿查看 Pod 运行状态：

1. ➜~kubectlgetpods-nkube-system
2. NAMEREADYSTATUSRESTARTSAGE
3. coredns-7568f67dbd-lvcd51/1Running030m
4. coredns-7568f67dbd-shfrk1/1Running030m
5. etcd-master11/1Running045m
6. etcd-master21/1Running045m
7. etcd-master31/1Running1(46mago)54m
8. kube-apiserver-master11/1Running4(45mago)58m
9. kube-apiserver-master21/1Running2(45mago)56m
10. kube-apiserver-master31/1Running1(46mago)54m
11. kube-controller-manager-master11/1Running15(48mago)58m
12. kube-controller-manager-master21/1Running1(47mago)56m
13. kube-controller-manager-master31/1Running054m
14. kube-flannel-ds-4js7f1/1Running038m
15. kube-flannel-ds-hch261/1Running038m
16. kube-flannel-ds-l6xzv1/1Running038m
17. kube-flannel-ds-qpzqq1/1Running038m
18. kube-proxy-fpxp81/1Running054m
19. kube-proxy-qdsfq1/1Running056m
20. kube-proxy-ww9b21/1Running058m
21. kube-proxy-zcw981/1Running050m
22. kube-scheduler-master11/1Running15(48mago)58m
23. kube-scheduler-master21/1Running056m
24. kube-scheduler-master31/1Running1(47mago)54m
25. kube-vip-master11/1Running2(48mago)58m
26. kube-vip-master21/1Running1(47mago)55m
27. kube-vip-master31/1Running051m

• 当我们部署完网络插件后执行 ifconfig 命令，正常会看到新增的cni0与flannel1这两个虚拟设备，但是如果没有看到cni0这个设备也不用太担心，我们可以观察/var/lib/cni目录是否存在，如果不存在并不是说部署有问题，而是该节点上暂时还没有应用运行，我们只需要在该节点上运行一个 Pod 就可以看到该目录会被创建，并且cni0设备也会被创建出来。

网络插件运行成功了，node 状态也正常了：

1. ➜~kubectlgetnodes
2. NAMESTATUSROLESAGEVERSION
3. master1Readycontrol-plane,master9m18sv1.22.1
4. master2Readycontrol-plane,master7m11sv1.22.1
5. master3Readycontrol-plane,master5m9sv1.22.1
6. node1Ready<none>24sv1.22.1

测试高可用

上面我们搭建了3个 master 节点的高可用 Kubernetes 集群，接下来我们来测试下高可用是否生效。

首先查看其中任一个 kube-vip 的 Pod 日志：

1. ➜~kubectllogs-fkube-vip-master1-nkube-system
2. time="2021-09-07T08:53:24Z"level=infomsg="serverstarted"
3. time="2021-09-07T08:53:24Z"level=infomsg="StartingKube-vipManagerwiththeARPengine"
4. time="2021-09-07T08:53:24Z"level=infomsg="Namespace[kube-system],Hybridmode[true]"
5. time="2021-09-07T08:53:24Z"level=infomsg="Beginningclustermembership,namespace[kube-system],lockname[plndr-svcs-lock],id[master1]"
6. I090708:53:24.2056691leaderelection.go:243]attemptingtoacquireleaderleasekube-system/plndr-svcs-lock…
7. time="2021-09-07T08:53:24Z"level=infomsg="Beginningclustermembership,namespace[kube-system],lockname[plndr-cp-lock],id[master1]"
8. I090708:53:24.2061621leaderelection.go:243]attemptingtoacquireleaderleasekube-system/plndr-cp-lock…
9. ……
10. time="2021-09-07T08:55:55Z"level=infomsg="Node[master3]isassumingleadershipofthecluster"
11. time="2021-09-07T08:55:55Z"level=infomsg="newleaderelected:master3"

可以看到 master3 现在是我们的 Leader，接下来我们将 master3 节点关掉，然后观察另外的 kube-vip 的日志变化：

1. ➜~kubectllogs-fkube-vip-master2-nkube-system
2. ……
3. time="2021-09-07T08:55:55Z"level=infomsg="Node[master3]isassumingleadershipofthecluster"
4. time="2021-09-07T08:55:55Z"level=infomsg="newleaderelected:master3"
5. time="2021-09-07T10:28:58Z"level=infomsg="Node[master1]isassumingleadershipofthecluster"
6. ……

可以看到 master1 节点获取了 kube-vip 的 Leader，也就是这个时候 vip 是绑定到 master1 节点的，而且这个时候集群仍然可以正常访问的。

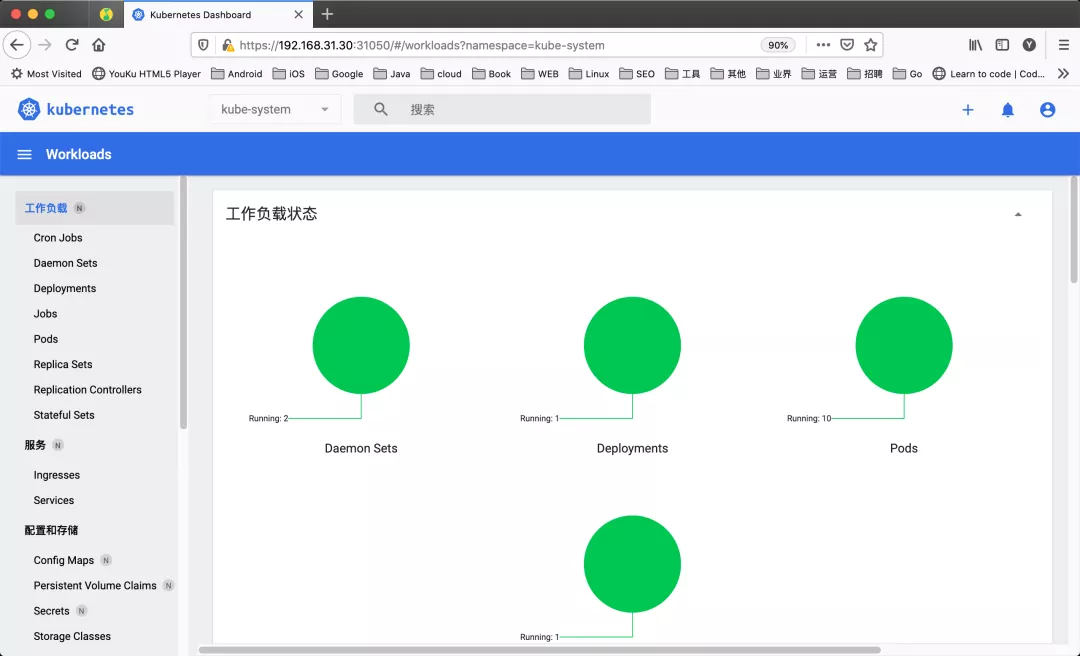

Dashboard

v1.22.1 版本的集群需要安装最新的 2.0+ 版本的 Dashboard：

1. #推荐使用下面这种方式
2. ➜~wgethttps://raw.githubusercontent.com/kubernetes/dashboard/v2.3.1/aio/deploy/recommended.yaml
3. ➜~virecommended.yaml
4. #修改Service为NodePort类型
5. ……
6. kind:Service
7. apiVersion:v1
8. metadata:
9. labels:
10. k8s-app:kubernetes-dashboard
11. name:kubernetes-dashboard
12. namespace:kubernetes-dashboard
13. spec:
14. ports:
15. -port:443
16. targetPort:8443
17. selector:
18. k8s-app:kubernetes-dashboard
19. type:NodePort#加上type=NodePort变成NodePort类型的服务
20. ……

直接创建：

1. ➜~kubectlapply-frecommended.yaml

新版本的 Dashboard 会被默认安装在 kubernetes-dashboard 这个命名空间下面：

1. ➜~kubectlgetpods-nkubernetes-dashboard-owide
2. NAMEREADYSTATUSRESTARTSAGEIPNODENOMINATEDNODEREADINESSGATES
3. dashboard-metrics-scraper-856586f554-pllvt1/1Running024m10.88.0.7master<none><none>
4. kubernetes-dashboard-76597d7df5-829981/1Running021m10.88.0.2node2<none><none>

我们仔细看可以发现上面的 Pod 分配的 IP 段是 10.88.xx.xx，包括前面自动安装的 CoreDNS 也是如此，我们前面不是配置的 podSubnet 为 10.244.0.0/16 吗?我们先去查看下 CNI 的配置文件：

1. ➜~ls-la/etc/cni/net.d/
2. total8
3. drwxr-xr-x21001docker67Aug3116:45.
4. drwxr-xr-x.31001docker19Jul3001:13..
5. -rw-r–r–11001docker604Jul3001:1310-containerd-net.conflist
6. -rw-r–r–1rootroot292Aug3116:4510-flannel.conflist

可以看到里面包含两个配置，一个是 10-containerd-net.conflist，另外一个是我们上面创建的 Flannel 网络插件生成的配置，我们的需求肯定是想使用 Flannel 的这个配置，我们可以查看下 containerd 这个自带的 cni 插件配置：

1. ➜~cat/etc/cni/net.d/10-containerd-net.conflist
2. {
3. "cniVersion":"0.4.0",
4. "name":"containerd-net",
5. "plugins":[
6. {
7. "type":"bridge",
8. "bridge":"cni0",
9. "isGateway":true,
10. "ipMasq":true,
11. "promiscMode":true,
12. "ipam":{
13. "type":"host-local",
14. "ranges":[
15. [{
16. "subnet":"10.88.0.0/16"
17. }],
18. [{
19. "subnet":"2001:4860:4860::/64"
20. }]
21. ],
22. "routes":[
23. {"dst":"0.0.0.0/0"},
24. {"dst":"::/0"}
25. ]
26. }
27. },
28. {
29. "type":"portmap",
30. "capabilities":{"portMappings":true}
31. }
32. ]
33. }

可以看到上面的 IP 段恰好就是 10.88.0.0/16，但是这个 cni 插件类型是 bridge 网络，网桥的名称为 cni0：

1. ➜~ipa
2. …
3. 6:cni0:<BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP>mtu1500qdiscnoqueuestateUPgroupdefaultqlen1000
4. link/ether9a:e7:eb:40:e8:66brdff:ff:ff:ff:ff:ff
5. inet10.88.0.1/16brd10.88.255.255scopeglobalcni0
6. valid_lftforeverpreferred_lftforever
7. inet62001:4860:4860::1/64scopeglobal
8. valid_lftforeverpreferred_lftforever
9. inet6fe80::98e7:ebff:fe40:e866/64scopelink
10. valid_lftforeverpreferred_lftforever
11. …

但是使用 bridge 网络的容器无法跨多个宿主机进行通信，跨主机通信需要借助其他的 cni 插件，比如上面我们安装的 Flannel，或者 Calico 等等，由于我们这里有两个 cni 配置，所以我们需要将 10-containerd-net.conflist 这个配置删除，因为如果这个目录中有多个 cni 配置文件，kubelet 将会使用按文件名的字典顺序排列的第一个作为配置文件，所以前面默认选择使用的是 containerd-net 这个插件。

1. ➜~mv/etc/cni/net.d/10-containerd-net.conflist/etc/cni/net.d/10-containerd-net.conflist.bak
2. ➜~ifconfigcni0down&&iplinkdeletecni0
3. ➜~systemctldaemon-reload
4. ➜~systemctlrestartcontainerdkubelet

然后记得重建 coredns 和 dashboard 的 Pod，重建后 Pod 的 IP 地址就正常了：

1. ➜~kubectlgetpods-nkubernetes-dashboard-owide
2. NAMEREADYSTATUSRESTARTSAGEIPNODENOMINATEDNODEREADINESSGATES
3. dashboard-metrics-scraper-856586f554-tp8m51/1Running042s10.244.1.6node2<none><none>
4. kubernetes-dashboard-76597d7df5-9rmbx1/1Running066s10.244.1.5node2<none><none>
5. ➜~kubectlgetpods-nkube-system-owide-lk8s-app=kube-dns
6. NAMEREADYSTATUSRESTARTSAGEIPNODENOMINATEDNODEREADINESSGATES
7. coredns-7568f67dbd-n7bfx1/1Running05m40s10.244.1.2node2<none><none>
8. coredns-7568f67dbd-plrv81/1Running03m47s10.244.1.4node2<none><none>

查看 Dashboard 的 NodePort 端口：

1. ➜~kubectlgetsvc-nkubernetes-dashboard
2. NAMETYPECLUSTER-IPEXTERNAL-IPPORT(S)AGE
3. dashboard-metrics-scraperClusterIP10.99.37.172<none>8000/TCP25m
4. kubernetes-dashboardNodePort10.103.102.27<none>443:31050/TCP25m

然后可以通过上面的 31050 端口去访问 Dashboard，要记住使用 https，Chrome 不生效可以使用Firefox 测试，如果没有 Firefox 下面打不开页面，可以点击下页面中的信任证书即可：

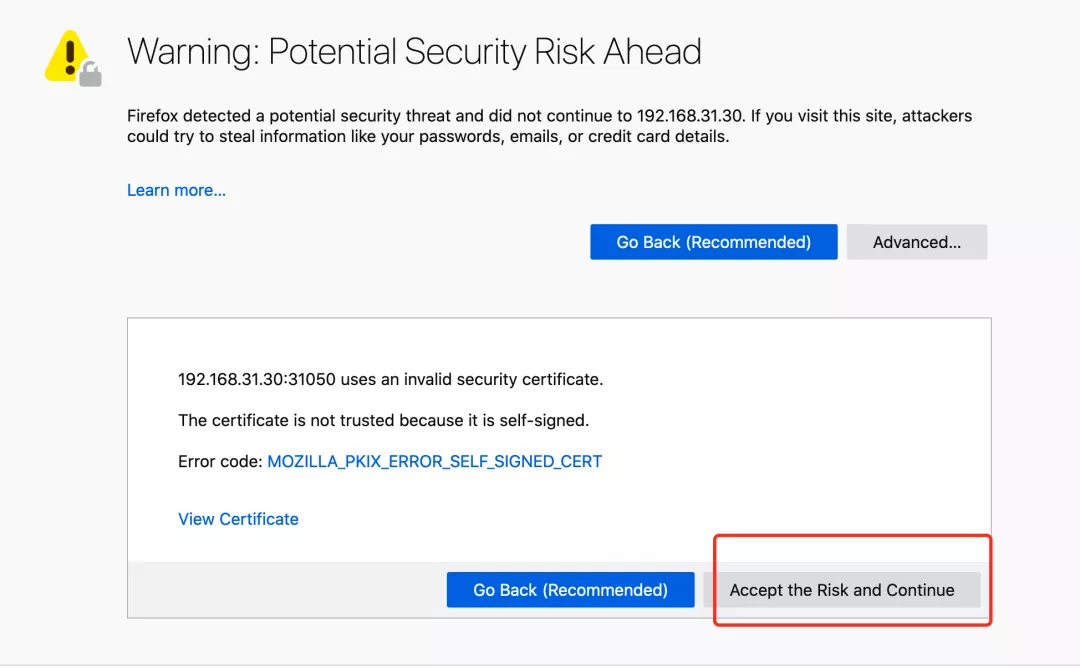

信任证书

信任后就可以访问到 Dashboard 的登录页面了：

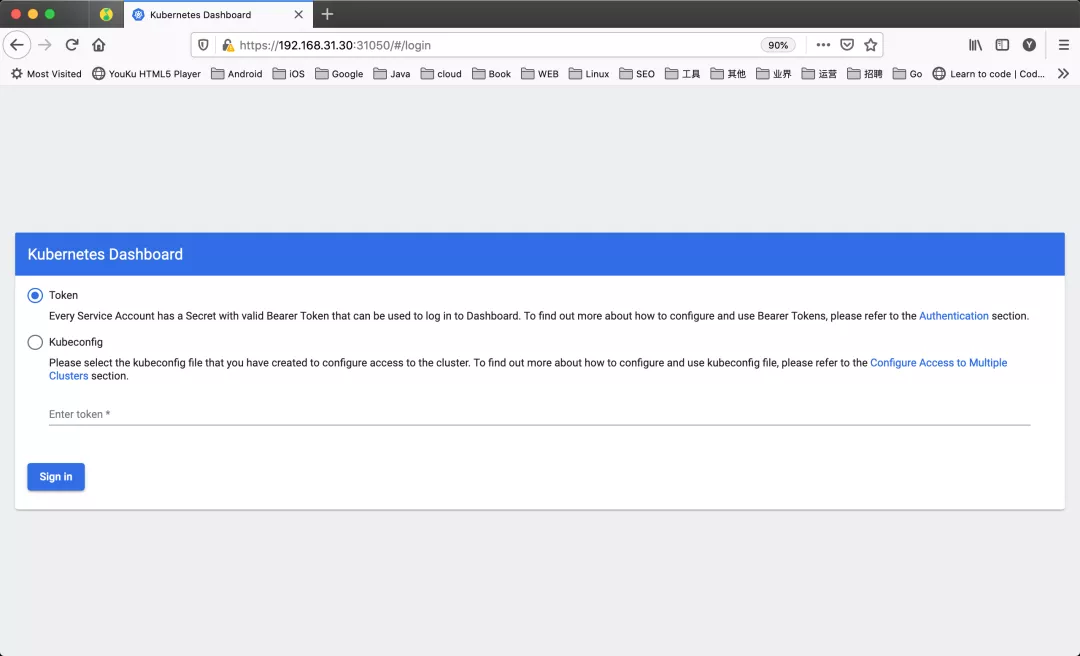

Dashboard 登录页面

然后创建一个具有全局所有权限的用户来登录 Dashboard：

1. #admin.yaml
2. kind:ClusterRoleBinding
3. apiVersion:rbac.authorization.k8s.io/v1
4. metadata:
5. name:admin
6. roleRef:
7. kind:ClusterRole
8. name:cluster-admin
9. apiGroup:rbac.authorization.k8s.io
10. subjects:
11. -kind:ServiceAccount
12. name:admin
13. namespace:kubernetes-dashboard
14. —
15. apiVersion:v1
16. kind:ServiceAccount
17. metadata:
18. name:admin
19. namespace:kubernetes-dashboard

直接创建：

1. ➜~kubectlapply-fadmin.yaml
2. ➜~kubectlgetsecret-nkubernetes-dashboard|grepadmin-token
3. admin-token-lwmmxkubernetes.io/service-account-token31d
4. ➜~kubectlgetsecretadmin-token-lwmmx-ojsonpath={.data.token}-nkubernetes-dashboard|base64-d
5. #会生成一串很长的base64后的字符串

然后用上面的 base64 解码后的字符串作为 token 登录 Dashboard 即可，新版本还新增了一个暗黑模式：

k8s dashboard

最终我们就完成了使用 kubeadm 搭建 v1.22.1 版本的高可用 kubernetes 集群，使用 coredns、ipvs、flannel、containerd、kube-vip 这些组件。

清理

如果你的集群安装过程中遇到了其他问题，我们可以使用下面的命令来进行重置：

1. ➜~kubeadmreset
2. ➜~ifconfigcni0down&&iplinkdeletecni0
3. ➜~ifconfigflannel.1down&&iplinkdeleteflannel.1
4. ➜~rm-rf/var/lib/cni/

原文链接：https://mp.weixin.qq.com/s/ypIObV4ARzo-DOY81EDc_Q
