在消费类电子中，功耗是很重要的，甚至项目后期一直在调功耗，看看哪里还可以再省电。由此就有了 Linux 电源管理子系统，该子系统包含很多方面：什么时候可以降帧、什么时候可以关掉其他 CPU core、系统运行时如果某外设很少用需要让它运行时休眠、系统休眠时要保证哪些外设可以唤醒系统。
博主今天要讨论的，就是一个按键如何唤醒系统，类似于手机的电源键。
这个功能并不是新功能，所以 Linux 内部有一个 demo 可以使用，先教大家如何使用该 demo，然后较大家如何撰写中断唤醒系统驱动。
官方 demo
demo 目录：/kernel4.14/drivers/input/keyboard/gpio_keys.c
该驱动是专门为按键准备的，是一个身经百战的驱动，任何时候测试按键中断或者中断唤醒系统都可以用它，很多时候比自己写的驱动靠谱。
要想使用该驱动，首先在该目录的 Makefile 中增加：
- obj-y += gpio_keys.o
设备树中增加：
- gpio-keys {
- compatible = \”gpio-keys\”;
- #address-cells = <1>;
- #size-cells = <0>;
- autorepeat;
- key0 {
- label = \”GPIO Key Enter\”;
- linux,code = ;
- gpios = <&gpio1 18 GPIO_ACTIVE_LOW>;
- gpio-key,wakeup;
- };
- };
compatible 属性是 “gpio-keys”，gpio_keys.c 文件的674行会匹配这个属性，匹配到了该驱动就会运行。
linux,code 属性是按键值，Linux 对所有按键事件都有编号，所以KEY_ENTER 实际是一个数字，是驱动向上层报告的一个按键值。
gpios 属性是标明哪一个 GPIO 口，低电平触发，大家可以自己选一个 GPIO。
gpio-key,wakeup 是代表此GPIO支持中断唤醒，你也可以写成：wakeup-source。新老版本而已。
修改就是这么简单，不过语法要符合各位手中的开发板平台。然后编译出内核和设备树文件，下载到板子中。(Linux 内核根目录会有 .config 文件，确保 CONFIG_PM_SLEEP=y 有打开)

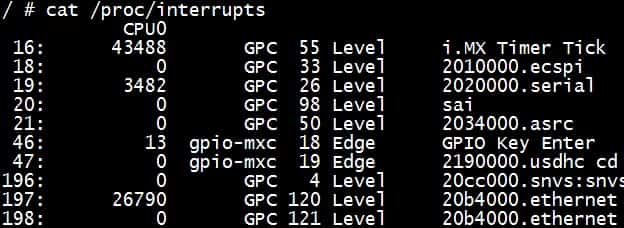

如果驱动加载成功，在 /proc/interrupts 中可以看到：
从左往右第一列是软件中断号(唯一)。
第二列是 CPU，表示该中断在该CPU上触发了多少次，多核会有多列。
第三列是中断控制器，imx6ull开发板根中断控制器是GPC，外部中断控制器是gpio-mxc，两者是级联关系。
第四列是硬件中断号，也就是GPIO口编号。
第五列表示该中断是边沿触发还是电平触发。
第六列是中断名称，可以找到一个 GPIO Key Enter，如果驱动加载成功就能看到，如果失败就看不到。
验证方法
在内核中,休眠方式有很多种,可以通过下面命令查看
- # cat /sys/power/state
常用的休眠方式有freeze、standby、mem、disk
freeze：冻结I/O设备,将它们置于低功耗状态,使处理器进入空闲状态,唤醒最快,耗电比其它standby, mem, disk方式高
standby：除了冻结I/O设备外,还会暂停系统,唤醒较快,耗电比其它 mem, disk方式高
mem：将运行状态数据存到内存,并关闭外设,进入等待模式,唤醒较慢,耗电比disk方式高
disk：将运行状态数据存到硬盘,然后关机,唤醒最慢
示例:
- # echo mem > /sys/power/state

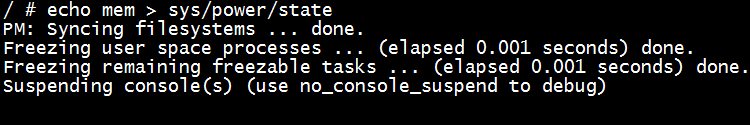

系统进入睡眠后，基本都会停掉UI、停掉串口，串口无法操作，如图：
按下按键，系统恢复：

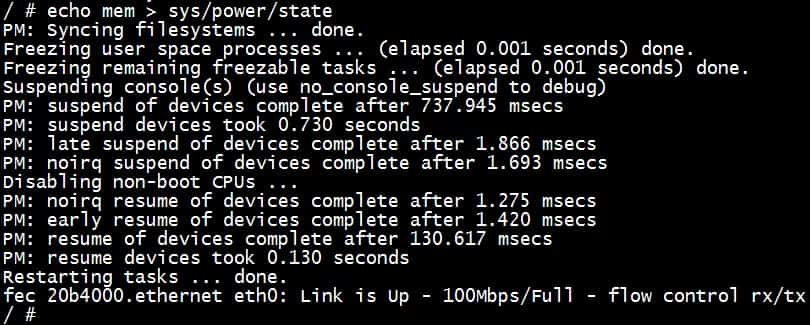

当然这里的 log 并不完整，输入 dmesg 可以看到完整 log：
PM：power manager

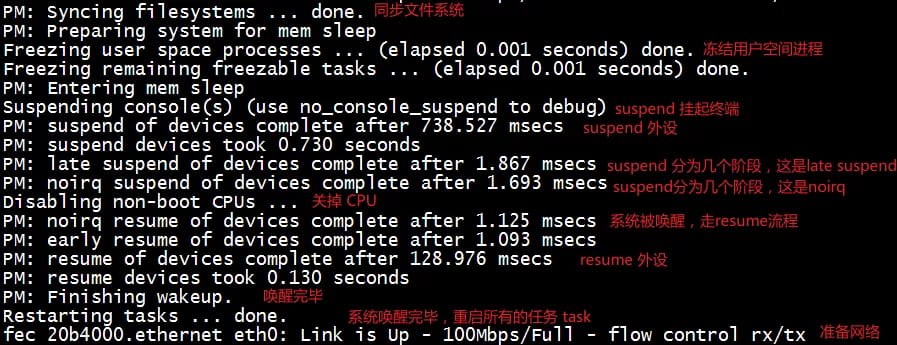

具体干了什么，图中有解释，分为 suspend 过程和 resume 过程。
其实一个中断让它支持唤醒系统，最主要是多了两个函数：suspend、resume。
suspend 函数在系统整体 suspend 的时候，会调用每个外设注册的 suspend，我们在这个函数中调用 enable_irq_wake，表示该中断在系统休眠时是 enable 状态。
resume 函数在系统整体 resume 的时候，会调用每个外设注册的 resume 函数，在 resume 函数中调用 disable_irq_wake ，表示该中断在系统运行时不需要。两者成对使用。
具体参看下面文章，写的很好：
http://www.wowotech.net/irq_subsystem/irq_handle_procedure.html
大家也可以研究一下 gpio_keys.c，该驱动看起来比较复杂，但是很完善，毕竟身经百战，什么因素都考虑到了，测试就用它!
博主写的 demo
博主下面给的是简化版，并且自测OK，分享给大家，以后如果需要可以copy
xxx.c
- #include
- #include
- #include
- #include
- #include
- #include
- #include
- #include
- #include
- #include
- #include
- #include
- #include
- #include
- #include
- #include of.h>
- #include
- #include
- #include
- #include
- #include
- static int gpionum = 0;
- static int irqnum = 0;
- static irqreturn_t my_handler(int irq, void *dev_id)
- {
- printk(\”%s\\r\\n\”,__FUNCTION__);
- return IRQ_HANDLED;
- }
- static int gpio_keys_probe(struct platform_device *pdev)
- {
- int ret = 0;
- struct device_node *node = NULL;; /* 设备节点*/
- node = of_find_compatible_node(NULL,NULL,\”atkalpha-key\”);
- if (node == NULL){
- printk(\”%s:atkalpha-key node not find!\\r\\n\”,__FUNCTION__);
- return -EINVAL;
- }
- /* 提取 GPIO */
- gpionum = of_get_named_gpio(node,\”key-gpio\”, 0);
- if (gpionum < 0) {
- printk(\”of_get_named_gpio can\’t get key\\r\\n\”);
- }
- /* 初始化 key 所使用的 IO，并且设置成中断模式 */
- gpio_request(gpionum, \”key-gpio\”);
- gpio_direction_input(gpionum);
- irqnum = gpio_to_irq(gpionum);
- ret = request_irq(irqnum,my_handler, IRQF_TRIGGER_FALLING|IRQF_TRIGGER_RISING, \”my-key\”, NULL);
- if(ret < 0){
- printk(\”irq %d request failed!\\r\\n\”, irqnum);
- return -EFAULT;
- }
- return 0;
- }
- static const struct of_device_id gpio_keys_of_match[] = {
- { .compatible = \”atkalpha-key\”, },
- { },
- };
- MODULE_DEVICE_TABLE(of, gpio_keys_of_match);
- static int gpio_keys_remove(struct platform_device *pdev)
- {
- return 0;
- }
- static int gpio_keys_suspend(struct device *dev)
- {
- printk(\”%s\\r\\n\”,__FUNCTION__);
- enable_irq_wake(irqnum);
- return 0;
- }
- static int gpio_keys_resume(struct device *dev)
- {
- printk(\”%s\\r\\n\”,__FUNCTION__);
- disable_irq_wake(irqnum);
- return 0;
- }
- static SIMPLE_DEV_PM_OPS(gpio_keys_pm_ops, gpio_keys_suspend, gpio_keys_resume);
- static struct platform_driver gpio_keys_device_driver = {
- .probe = gpio_keys_probe,
- .remove = gpio_keys_remove,
- .driver = {
- .name = \”my-key\”,
- .pm = &gpio_keys_pm_ops,
- .of_match_table = of_match_ptr(gpio_keys_of_match),
- }
- };
- static int __init gpio_keys_init(void)
- {
- return platform_driver_register(&gpio_keys_device_driver);
- }
- static void __exit gpio_keys_exit(void)
- {
- platform_driver_unregister(&gpio_keys_device_driver);
- }
- module_init(gpio_keys_init);
- module_exit(gpio_keys_exit);
- MODULE_LICENSE(\”GPL\”);
- MODULE_AUTHOR(\”Jason\”);
- MODULE_DESCRIPTION(\”Keyboard driver for GPIOs\”);
- MODULE_ALIAS(\”platform:gpio-keys\”);
xxx.dts
- key {
- #address-cells = <1>;
- #size-cells = <1>;
- compatible = \”atkalpha-key\”;
- key-gpio = <&gpio1 18 GPIO_ACTIVE_LOW>; /* KEY0 */
- interrupt-parent = <&gpio1>;
- interrupts = <18 irq_type_edge_both=\”\”>; /* FALLING RISING */
- gpio-key,wakeup;
- status = \”okay\”;
- };
最后再总结一下：中断唤醒系统和普通的驱动区别在于，多了两个函数：suspend 和 resume，在 suspend 函数中，调用 enable_irq_wake，表示该中断号在系统休眠时也是 enable 状态，可以触发中断。在 resume 函数中，调用 disable_irq_wake ，恢复原始的中断触发路径。
然后使用 SIMPLE_DEV_PM_OPS 宏将 suspend 和 resume 函数注册到 gpio_keys_pm_ops 操作集，最终由 platform 注册到系统中。这样完成后，系统休眠过程中就会调用到设备注册的 suspend，系统唤醒过程中就会调用设备注册的 resume 函数。
至于 probe 函数的书写，我在 GPIO 子系统和中断子系统系列文章都讲过这些函数的使用，大家可以去我的网站查看：
http://www.linuxer.vip
note：该 demo 只用来唤醒系统，如果你的中断是在 I2C 等设备驱动中，唤醒系统后要立刻在中断处理函数中进行 I2C 通信，写法不太一样，但是框架相同。
另外，该驱动的中断处理函数中没做什么东西，因此唤醒后执行完中断处理函数后又会睡过去。如果你想要该中断唤醒系统后让系统一直处于唤醒状态，请在中断处理函数中使用 __pm_stay_awake() 和 __pm_relax()函数。
