Activiti开发环境的配置

也想出现在这里？点击联系我~

一、准备环境

1.activiti软件环境

1)jdk1.6或者更高版本；

2)支持的数据库有：h2, mysql, oracle, postgres, mysql, db2等；

3)支持activiti5运行的jar包；

4)开发环境为eclipse3.7或者以上版本,myeclipse为8.6版本。

2.相关资源下载

1)JDK可以到sun的官网下载；

2)数据库，例如：mysql可以在官网下载；

3)activiti也可以到Activiti官网下载；

4) eclipse3.7或者myeclipse8.6也可以到相应的网站上获得下载。

二、安装流程设计器(eclipse插件)

1.安装方式一

在有网络的情况下，安装流程设计器步骤如下：

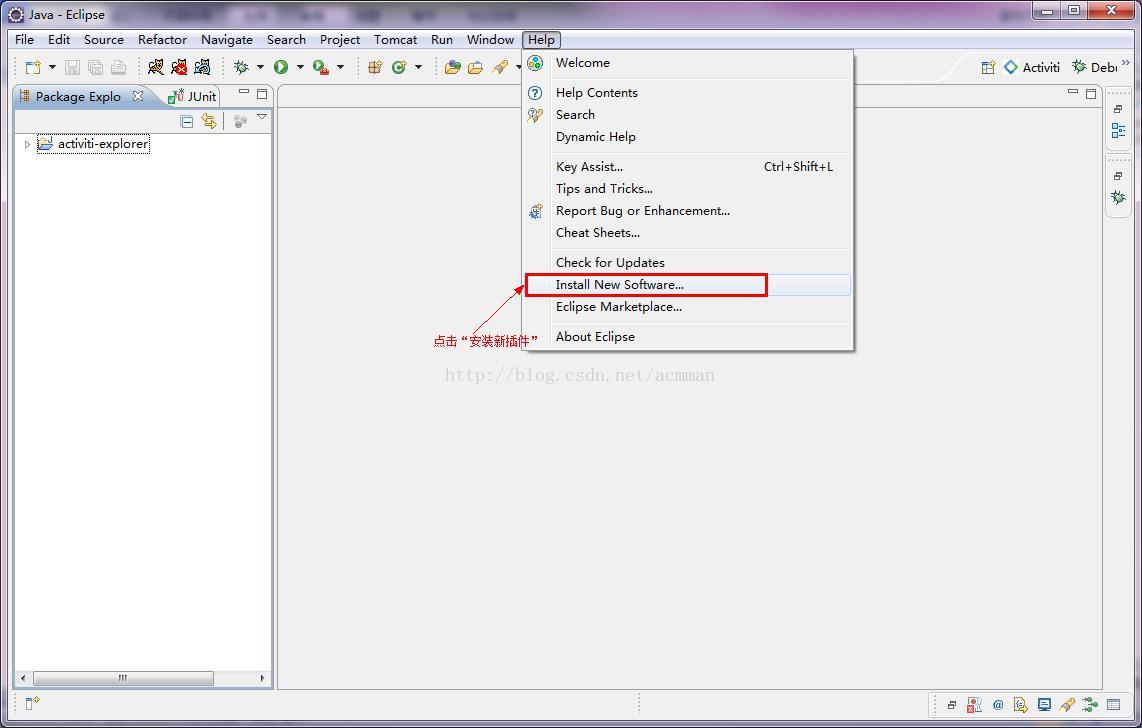

1)打开help -> install new software. 在如下面板中:

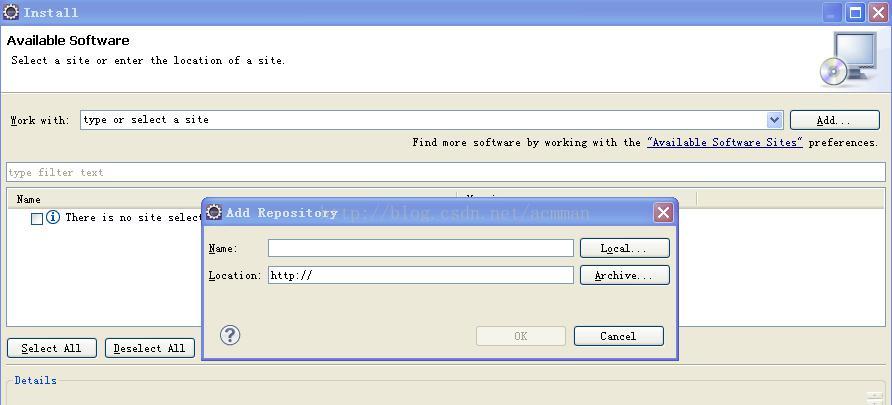

2)在如下install界面板中，点击add按钮：

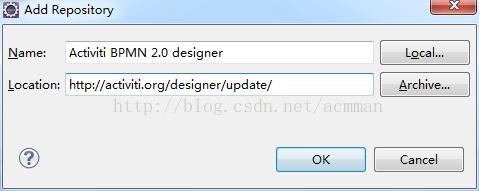

配置新装插件的地址和名称

3)然后填入下列字段 name: activiti bpmn 2.0 designer location: http://activiti.org/designer/update/

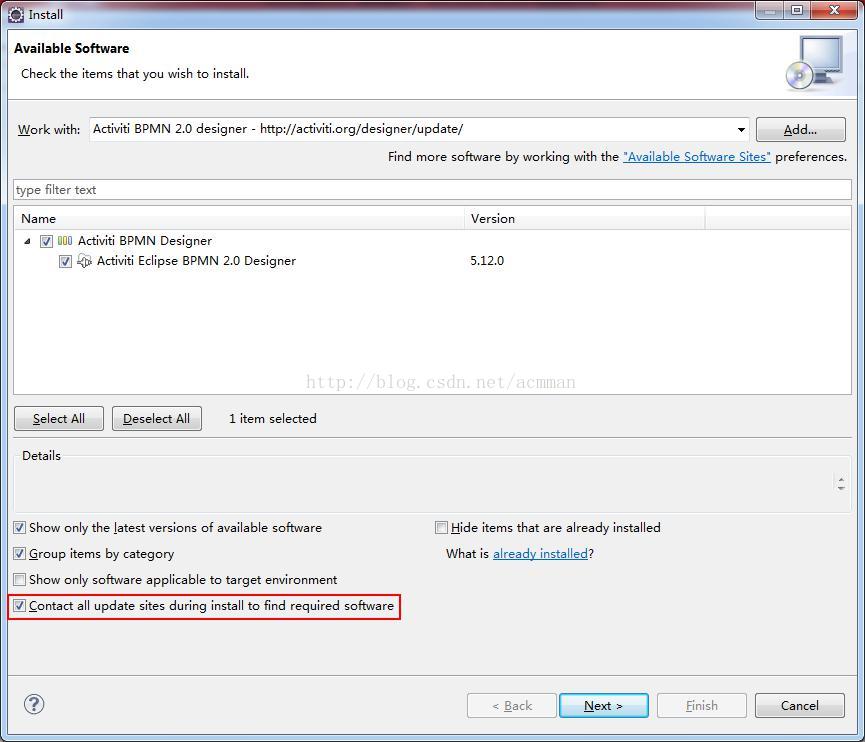

4)回到install界面，在面板正中列表中把所有展示出来的项目都勾上：

5)点击复选框在detail部分记得选中 "contact all updates sites.." , 因为它会检查所有当前安装所需要的插件并可以被eclipse下载.

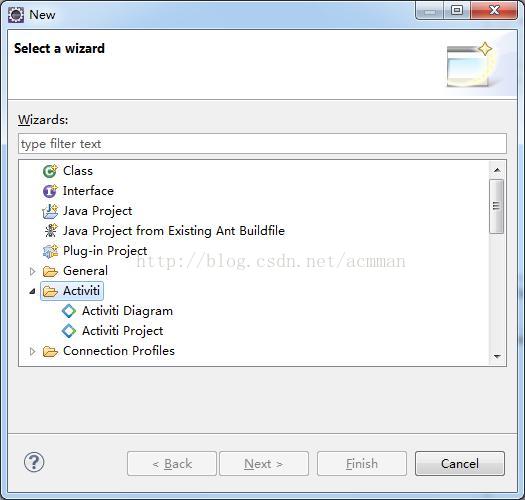

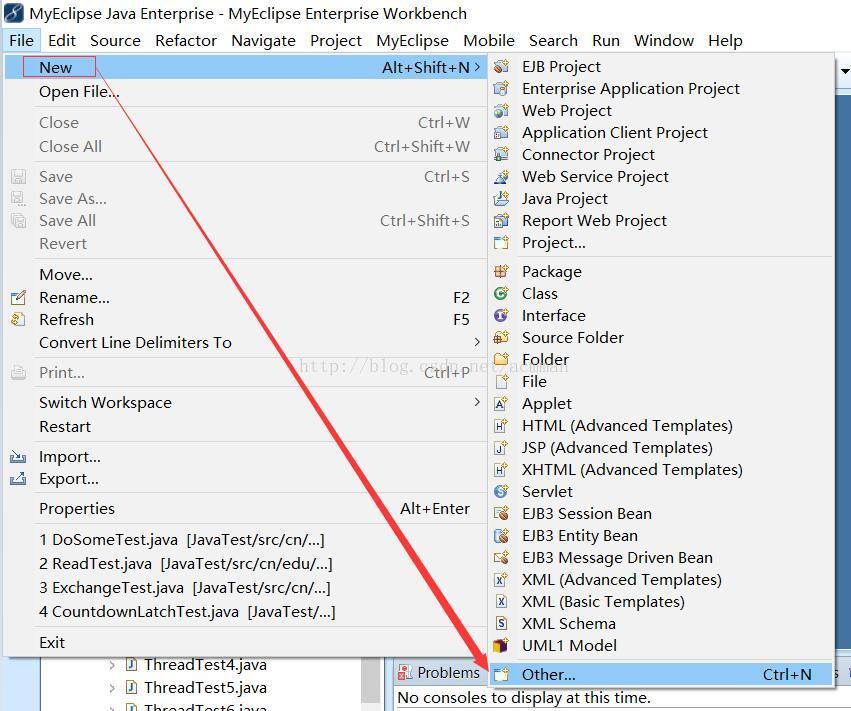

6)安装完以后，点击新建工程new->other…打开面板，如果看到下图内容：

说明安装成功了。

在没有网络的情况下，安装流程设计器步骤如下：

1)下载插件的jar包，下载地址：activiti-eclispe-plugin.rar

1)解压此jar包；

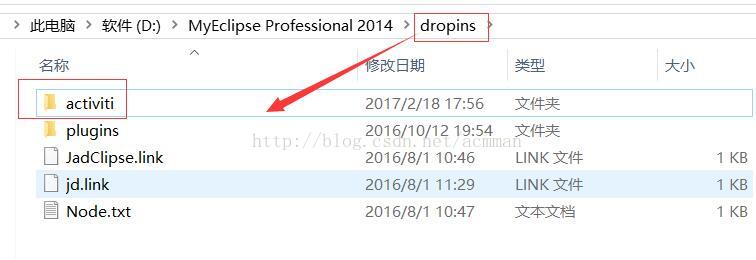

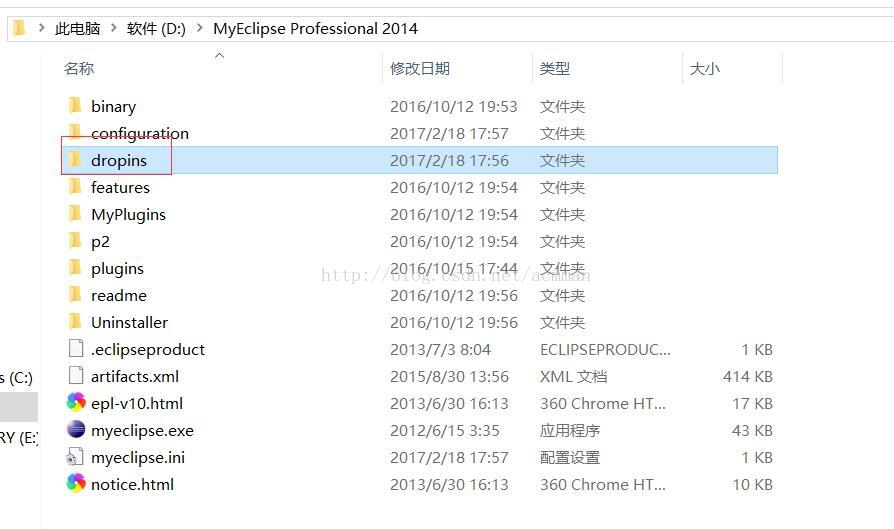

2)把压缩包中的内容放入eclipse根目录的dropins文件夹下；

3)重启eclipse，点击新建工程new->other…打开面板，如果看到下图内容：

说明安装成功了。

三、对流程设计器的使用说明

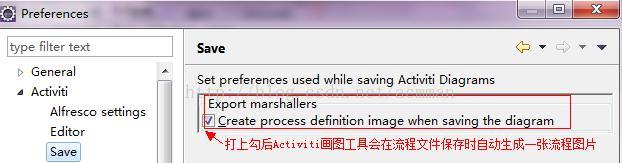

打开菜单windows->preferences->activiti->save下流程流程图片的生成方式:

虽然流程引擎在单独部署bpmn文件时会自动生成图片，但在实际开发过程中，自动生成的图片会导致和bpmn中的坐标有出入，在实际项目中展示流程当前位置图会有问题。所在完成以上配置后，会由我们自己来管理流程图片。在发布流程时把流程规则文件和流程图片一起上传就行了。

四、准备activiti5开发环境

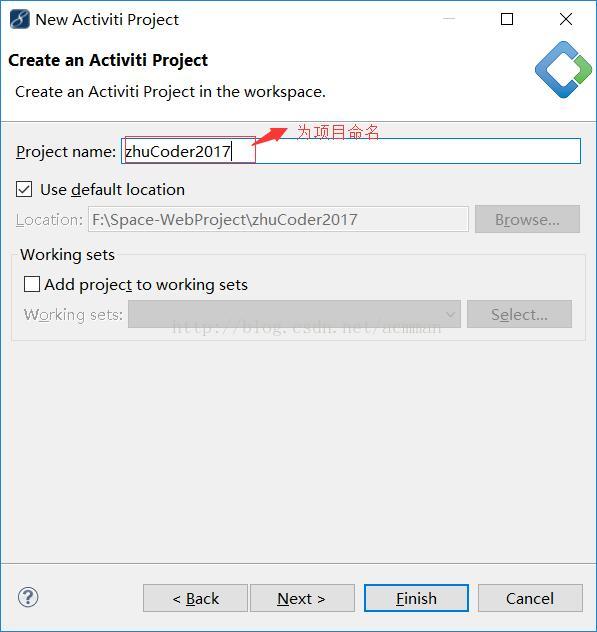

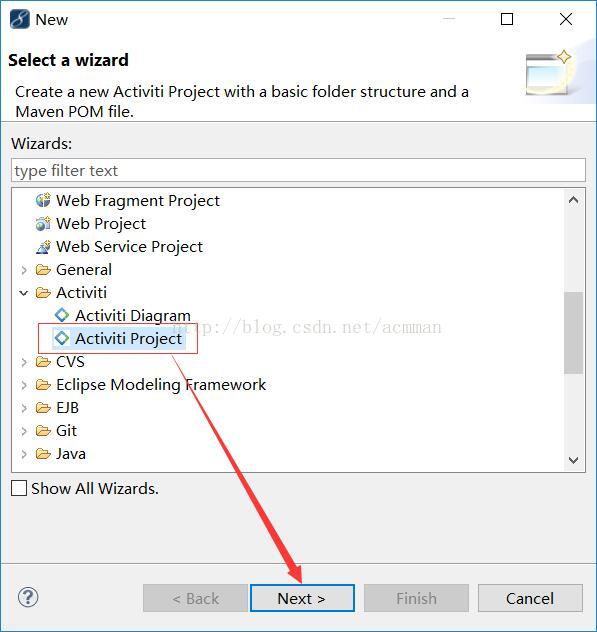

4.0.创建一个activiti工程

点击finish完成创建

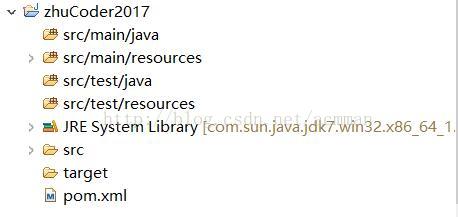

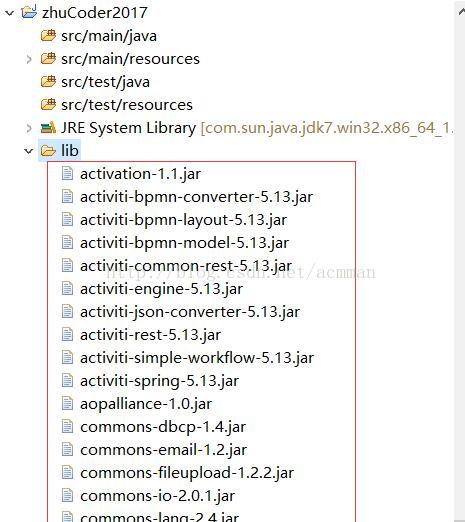

创建成功的项目：

我们的项目目前是maven结构，里面有pom.xml资源配置。业务类写在src/main/java下，相应的资源文件放置在src/main/resources下。同理，测试的业务类在src/test/java下，相应的测试资源文件放置在src/test/resources下。

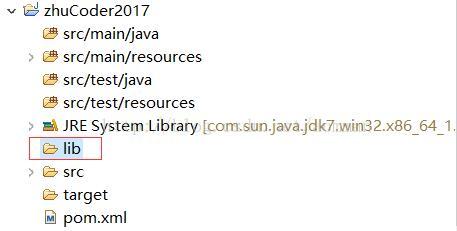

我们新建一个lib文件夹，来放置一会我们即将要加的jar包。

4.1.添加activiti5的jar包

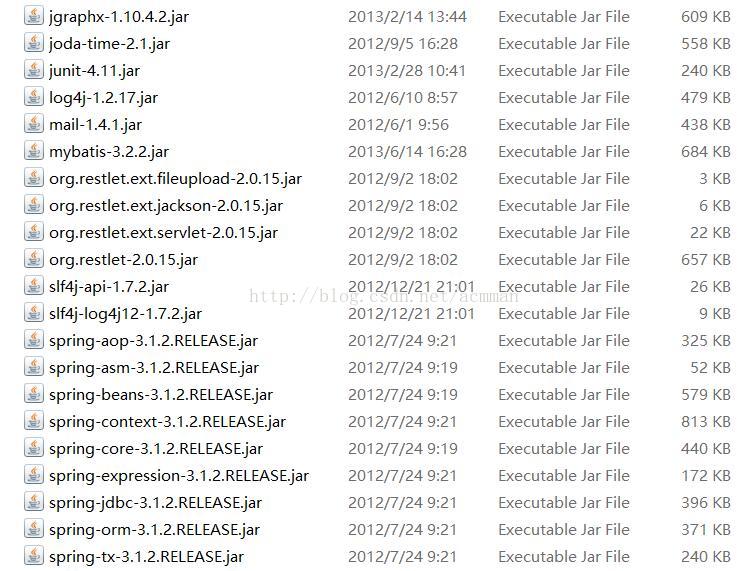

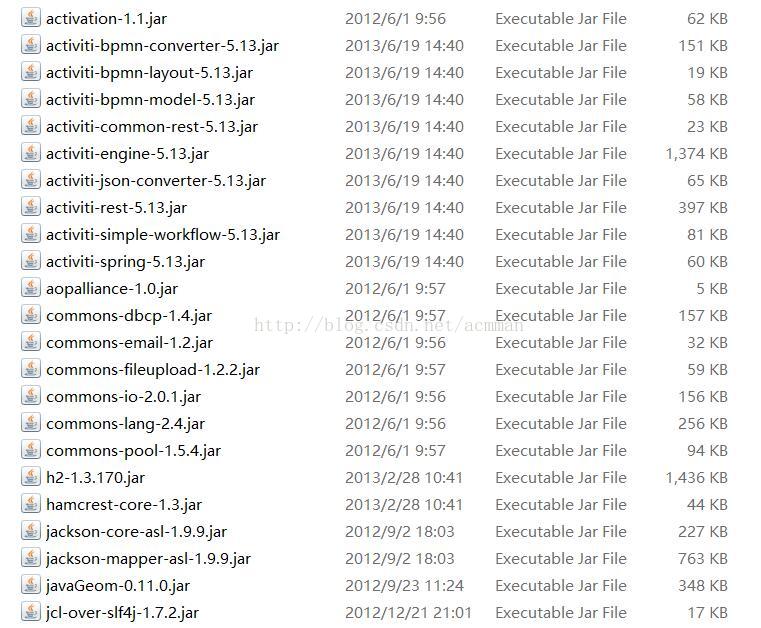

需要添加以下jar包：

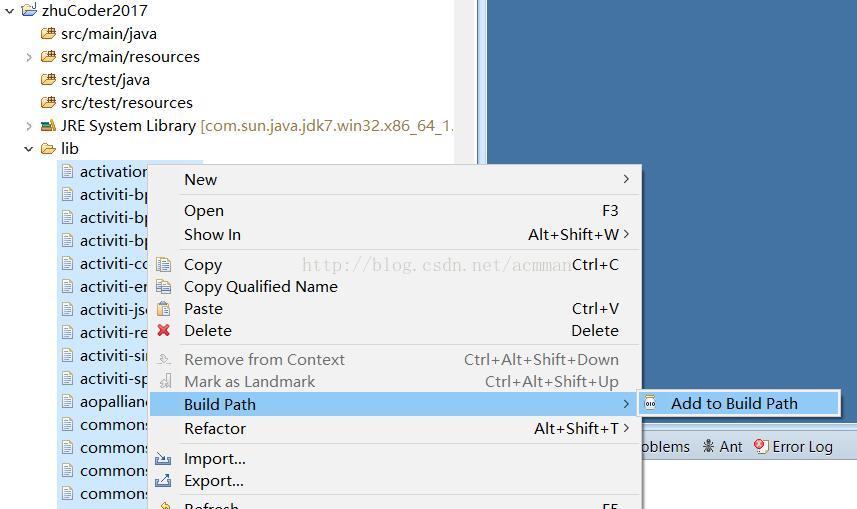

下载地址：activitirest.rar(样例工程的web-inf/lib文件夹下有所有jar) 我们需要导入lib下所有包。添加到classpath中。

由于我们使用的是mysql数据库，mysql数据库的链接驱动activiti官方包中并没有提供，需要我们自己导入。手动导入mysql-connector-java.jar，添加到classpath下。

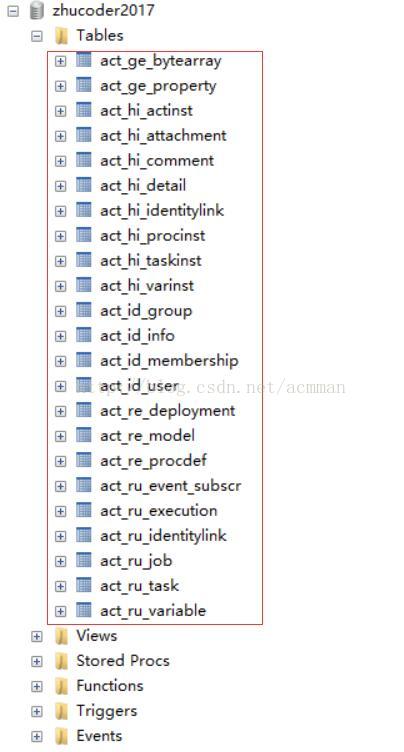

4.2初始化数据库

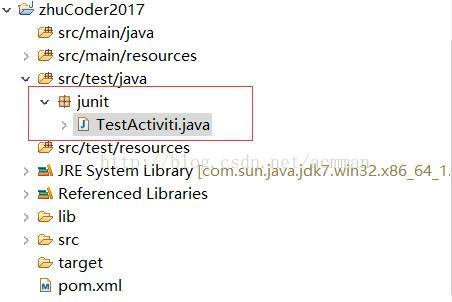

我们在src/test/java下新建一个junit包，在该包下创建一个java类，名为testactiviti：

内容：
