一篇带给你Sentinel 流控原理

我们在项目中添加 Spring Cloud Sentinel 依赖添加后 spring-cloud-starter-alibaba-sentinel 在 Spring-Boot 启动的过程中回去初始化 spring.factories 中的配置信息，如：SentinelWebAutoConfiguration 、SentinelAutoConfiguration 等配置文件来初始化

再讲代码之前我先声明一下我的版本号sentinel 1.8.0 。后续的所有内容均基于该版本进行

@ResoureSetinel 工作原理

配置流控规则我们最简单的方式就是通过 @ResoureSetinel 的方式来管理，该注解可以直接定义流控规则、降级规则。下面是一个简单的使用例子：

@SentinelResource(value="ResOrderGet",
fallback="fallback",
fallbackClass=SentinelResourceExceptionHandler.class,
blockHandler="blockHandler",
blockHandlerClass=SentinelResourceExceptionHandler.class
)
@GetMapping("/order/get/{id}")
publicCommonResult<StockModel>getStockDetails(@PathVariableIntegerid){
StockModelstockModel=newStockModel();
stockModel.setCode("STOCK==>1000");
stockModel.setId(id);
returnCommonResult.success(stockModel);
}

如果大家熟悉 Spring 相关的组件大家都可以想到，这里多半是通过Spring Aop. 的方式来拦截 getStockDetails 方法。我们先看看SentinelAutoConfiguration 配置文件，我们可以找到 SentinelResourceAspect Bean 的定义方法。

@Bean
@ConditionalOnMissingBean
publicSentinelResourceAspectsentinelResourceAspect(){
returnnewSentinelResourceAspect();
}

让后我们再来看看 SentinelResourceAspect 具体是怎么处理的，源码如下：

//定义Pointcut
@Pointcut("@annotation(com.alibaba.csp.sentinel.annotation.SentinelResource)")
publicvoidsentinelResourceAnnotationPointcut(){
}
//Around来对被标记@SentinelResource注解的方法进行处理
@Around("sentinelResourceAnnotationPointcut()")
publicObjectinvokeResourceWithSentinel(ProceedingJoinPointpjp)throwsThrowable{
MethodoriginMethod=resolveMethod(pjp);
//获取注解信息
SentinelResourceannotation=originMethod.getAnnotation(SentinelResource.class);
//获取资源名称
StringresourceName=getResourceName(annotation.value(),originMethod);
EntryTypeentryType=annotation.entryType();
intresourceType=annotation.resourceType();
Entryentry=null;
try{
//执行entry
entry=SphU.entry(resourceName,resourceType,entryType,pjp.getArgs());
//执行业务方法
Objectresult=pjp.proceed();
//返回
returnresult;
}catch(BlockExceptionex){
//处理BlockException
returnhandleBlockException(pjp,annotation,ex);
}catch(Throwableex){
Class<?extendsThrowable>[]exceptionsToIgnore=annotation.exceptionsToIgnore();
//Theignorelistwillbecheckedfirst.
if(exceptionsToIgnore.length>0&&exceptionBelongsTo(ex,exceptionsToIgnore)){
throwex;
}
if(exceptionBelongsTo(ex,annotation.exceptionsToTrace())){
traceException(ex);
//处理降级
returnhandleFallback(pjp,annotation,ex);
}
//Nofallbackfunctioncanhandletheexception,sothrowitout.
throwex;
}
}

我们总结一下， @SentinelResource 的执行过程，首先是通过 Aop 进行拦截，然后通过 SphU.entry 执行对应的流控规则，最后调用业务方法。如果触发流控规则首先处理流控异常 BlockException 然后在判断是否有服务降级的处理，如果有就调用 fallback 方法。通过 handleBlockException 、handleFallback 进行处理。

责任链模式处理流控

通过上面的梳理，我们知道对于流控的过程，核心处理方法就是 SphU.entry 。在这个方法中其实主要就是初始化流控 Solt 和执行 Solt. 在这个过程中会对：簇点定义、流量控制、熔断降级、系统白名单等页面功能进行处理。

1. 初始化责任链

下面是初始化 Solt 的核心代码在 SphU.entryWithPriority

//删减部分代码
privateEntryentryWithPriority(ResourceWrapperresourceWrapper,intcount,booleanprioritized,Object…args)
throwsBlockException{
//初始化责任链
ProcessorSlot<Object>chain=lookProcessChain(resourceWrapper);
Entrye=newCtEntry(resourceWrapper,chain,context);
try{
//执行entry
chain.entry(context,resourceWrapper,null,count,prioritized,args);
}catch(BlockExceptione1){
e.exit(count,args);
//异常抛出，让SentinelResourceAspect.invokeResourceWithSentinel统一处理
throwe1;
}catch(Throwablee1){
//Thisshouldnothappen,unlessthereareerrorsexistinginSentinelinternal.
RecordLog.info("Sentinelunexpectedexception",e1);
}
returne;
}

通过 lookProcessChain 方法我逐步的查找，我们可以看到最终的责任链初始化类，默认是 DefaultSlotChainBuilder

publicclassDefaultSlotChainBuilderimplementsSlotChainBuilder{
@Override
publicProcessorSlotChainbuild(){
ProcessorSlotChainchain=newDefaultProcessorSlotChain();
//Note:theinstancesofProcessorSlotshouldbedifferent,sincetheyarenotstateless.
//通过SPI去加载所有的ProcessorSlot实现，通过Order排序
List<ProcessorSlot>sortedSlotList=SpiLoader.loadPrototypeInstanceListSorted(ProcessorSlot.class);
for(ProcessorSlotslot:sortedSlotList){
if(!(slotinstanceofAbstractLinkedProcessorSlot)){
RecordLog.warn("TheProcessorSlot("+slot.getClass().getCanonicalName()+")isnotaninstanceofAbstractLinkedProcessorSlot,can'tbeaddedintoProcessorSlotChain");
continue;
}
//添加到chain尾部
chain.addLast((AbstractLinkedProcessorSlot<?>)slot);
}
returnchain;
}
}

2. 责任链的处理过程

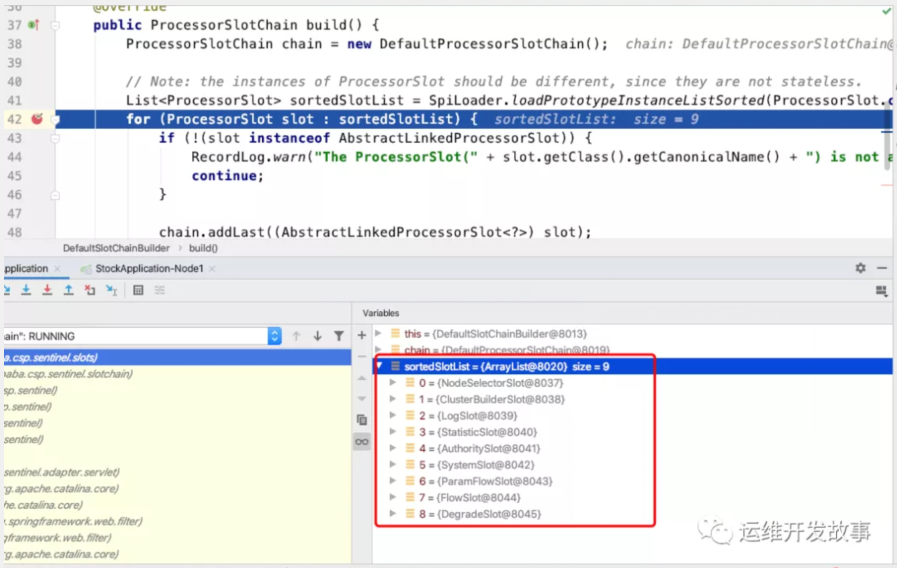

我们可以通过断点的方式来查看在 sortedSlotList 集合中所有的 solt 顺序如下图所示:

我们可以通过如下的顺序进行逐个的简单的分析一下

NodeSelectorSolt
CusterBuilderSolt
LogSlot
StatisicSlot
AuthoritySolt
SystemSolts
ParamFlowSolt
FlowSolt
DegradeSlot

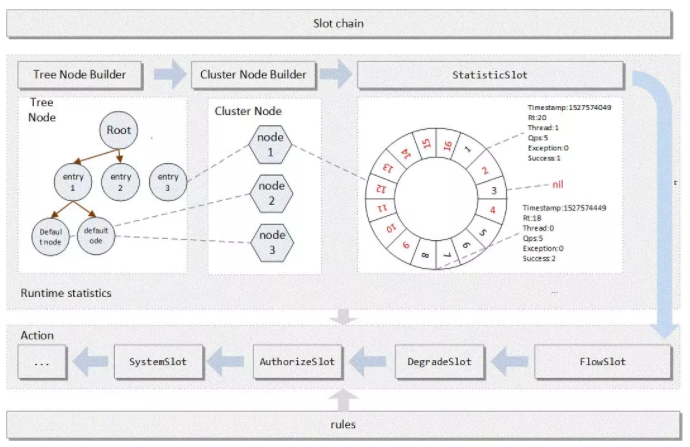

对于 Sentinel 的 Slot 流控协作流程可以参考官方给出的文档, 如下图所示：

FlowSolt 流控

通过 NodeSelectorSolt、CusterBuilderSolt、StatisicSlot 等一系列的请求数据处理，在 FlowSolt会进入流控规则，所有的 Solt 都会执行 entry 方法, 如下所示

//FlowSolt的entry方法
@Override
publicvoidentry(Contextcontext,ResourceWrapperresourceWrapper,DefaultNodenode,intcount,
booleanprioritized,Object…args)throwsThrowable{
//检查流量
checkFlow(resourceWrapper,context,node,count,prioritized);
fireEntry(context,resourceWrapper,node,count,prioritized,args);
}

在后续的流程中，会执进行判断具体的流控策略，默认是快速失败，会执行 DefaultController 方法。

//DefaultController
@Override
publicbooleancanPass(Nodenode,intacquireCount,booleanprioritized){
//当前资源的调用次数
intcurCount=avgUsedTokens(node);
//当前资源的调用次数+1>当前阈值
if(curCount+acquireCount>count){
//删减比分代码
//不通过
returnfalse;
}
//通过
returntrue;
}
privateintavgUsedTokens(Nodenode){
if(node==null){
returnDEFAULT_AVG_USED_TOKENS;
}
returngrade==RuleConstant.FLOW_GRADE_THREAD?node.curThreadNum():(int)(node.passQps());
}

如果上面返回不通过会回到，那么会抛出 FlowException

publicvoidcheckFlow(Function<String,Collection<FlowRule>>ruleProvider,ResourceWrapperresource,
Contextcontext,DefaultNodenode,intcount,booleanprioritized)throwsBlockException{
if(ruleProvider==null||resource==null){
return;
}
Collection<FlowRule>rules=ruleProvider.apply(resource.getName());
if(rules!=null){
for(FlowRulerule:rules){
if(!canPassCheck(rule,context,node,count,prioritized)){
//流控规则不通过，会抛出FlowException
thrownewFlowException(rule.getLimitApp(),rule);
}
}
}
}

然后会在 StatisticSlot 中增加统计信息，最后会抛出给 SentinelResourceAspect 进行处理，完成流控功能。我们再来看看这个异常信息，如果是BlockException 异常，会进入 handleBlockException 方法处理，如果是其他的业务异常首先会判断是否有配置 fallback 处理如果有，就调用 handleFallback 没有就继续往外抛，至此完成流控功能

try{
entry=SphU.entry(resourceName,resourceType,entryType,pjp.getArgs());
Objectresult=pjp.proceed();
returnresult;
}catch(BlockExceptionex){
returnhandleBlockException(pjp,annotation,ex);
}catch(Throwableex){
Class<?extendsThrowable>[]exceptionsToIgnore=annotation.exceptionsToIgnore();
//Theignorelistwillbecheckedfirst.
if(exceptionsToIgnore.length>0&&exceptionBelongsTo(ex,exceptionsToIgnore)){
throwex;
}
if(exceptionBelongsTo(ex,annotation.exceptionsToTrace())){
traceException(ex);
returnhandleFallback(pjp,annotation,ex);
}
//Nofallbackfunctioncanhandletheexception,sothrowitout.
throwex;
}

DegradeSlot 降级

断路器的作用是当某些资源一直出现故障时，将触发断路器。断路器不会继续访问已经发生故障的资源，而是拦截请求并返回故障信号。

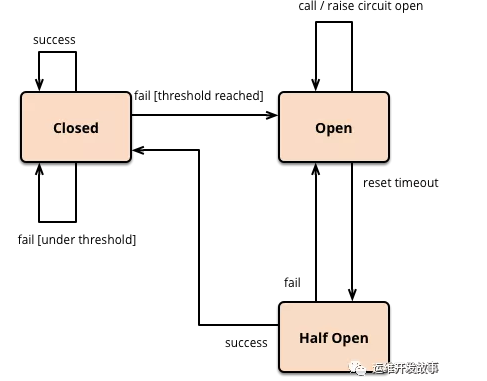

Sentinel 在 DegradeSlot 这个 Slot 中实现了熔断降级的功能，它有三个状态 OPEN 、HALF_OPEN、CLOSED 以ResponseTimeCircuitBreaker RT 响应时间维度来分析，断路器工作的过程。下面是一个标准断路器的工作流程：

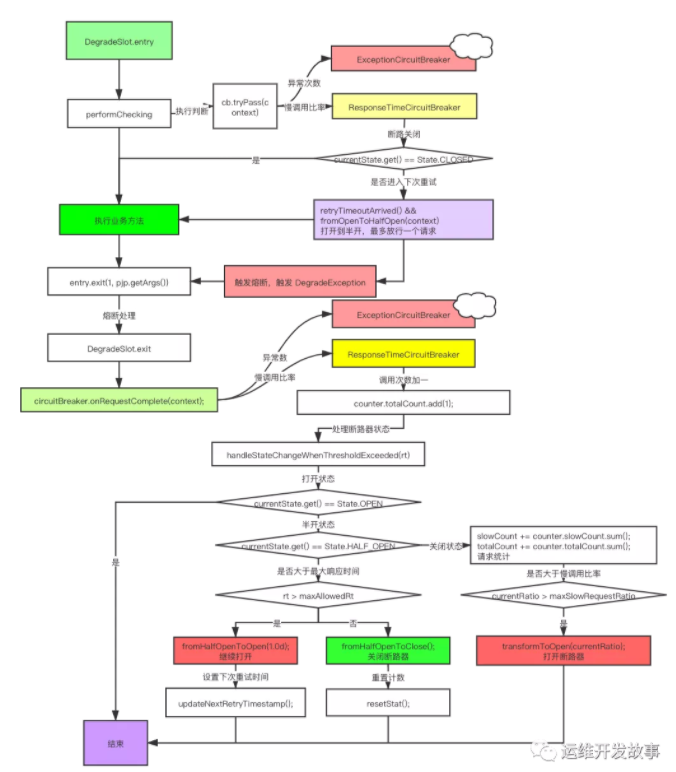

在 Sentinel 实现的源码过程如下图所示：

Sentinel 通过 Web 拦截器

Sentinel 在默认情况下，不使用 @ResourceSentinel 注解实现流控的时候， Sentinel 通过拦截器进行流控实现的。初始化类在 SentinelWebAutoConfiguration 它实现了 WebMvcConfigurer 接口，在 sentinelWebInterceptor 方法初始化 SentinelWebInterceptor 等 Bean。

@Bean
@ConditionalOnProperty(name="spring.cloud.sentinel.filter.enabled",
matchIfMissing=true)
publicSentinelWebInterceptorsentinelWebInterceptor(
SentinelWebMvcConfigsentinelWebMvcConfig){
returnnewSentinelWebInterceptor(sentinelWebMvcConfig);
}

我们在 SentinelWebInterceptor 的核心方法 preHandle 中处理，这里面我们又可以看到 SphU.entry 熟悉的过程调用流控的责任链。由于逻辑都类似，此处不再多说。代码如下：

publicbooleanpreHandle(HttpServletRequestrequest,HttpServletResponseresponse,Objecthandler)
throwsException{
try{
StringresourceName=getResourceName(request);
if(StringUtil.isEmpty(resourceName)){
returntrue;
}
if(increaseReferece(request,this.baseWebMvcConfig.getRequestRefName(),1)!=1){
returntrue;
}
//Parsetherequestoriginusingregisteredoriginparser.
Stringorigin=parseOrigin(request);
StringcontextName=getContextName(request);
ContextUtil.enter(contextName,origin);
Entryentry=SphU.entry(resourceName,ResourceTypeConstants.COMMON_WEB,EntryType.IN);
request.setAttribute(baseWebMvcConfig.getRequestAttributeName(),entry);
returntrue;
}catch(BlockExceptione){
try{
handleBlockException(request,response,e);
}finally{
ContextUtil.exit();
}
returnfalse;
}
}
