前言
通过深入分析spring源码，我们知道spring框架包括大致六大模块， 如web模块，数据库访问技术模块，面向切面模块，基础设施模块，核心容器模块和模块，
其中，在spring框架的web模块中，又包含很多前端技术，如springmvc,spring websocket,spring webportlet等，在本篇文章中，我们主要分析springmvc模块，
在分析springmvc技术时，本篇文章将通过解读springmvc源码，并通过编译器断点调试追踪，研究spring核心类的uml图，来深入剖析springmvc的执行过程。
一 spring核心模块
下图为spring核心模块，其中springmvc模块位于spring框架的web模块部分
二 springmvc执行原理

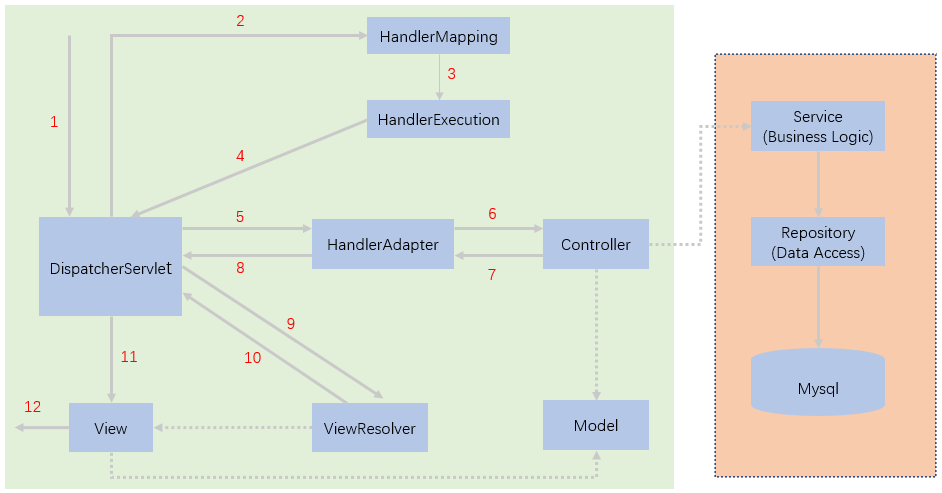

下图为springmvc的一个较完整的流程图，实线表示springmvc框架提供的技术，不需要开发者实现，虚线表示需要开发者实现。
简要分析执行流程：
1.dispatcherservlet表示前置控制器，是整个springmvc的控制中心。用户发出请求，dispatcherservlet接收请求并拦截请求，
我们假设请求的url为:
http://localhost:9999/springmvc/input-product
如上url拆分成三部分：
(1)http://localhost:9999 服务器域名
(2)springmvc部署在服务器(http://localhost:9999)上的web站点
(3)input-product表示控制器
通过分析，如上url表示为：请求位于服务器localhost:9999上的springmvc站点的input-product控制器
2.handlermapping为处理器映射。dispatcherservlet调用handlermapping,handlermapping根据请求url查找handler
3.handlerexecution表示具体的handler,其主要作用是根据url查找控制器，如上url被查找控制器为：input-product
4.handlerexecution将解析后的信息传递给dispatcherservlet,如解析控制器映射等
5.handleradapter表示处理器适配器，其按照特定的规则去执行handler
6.handler让具体的controller执行
7.controller将具体的执行信息返回给handleradapter,如modelandview
8.handleradapter将视图逻辑名或模型传递给dispatcherservlet
9.dispatcherservlet调用视图解析器(viewresolver)来解析handleradapter传递的逻辑视图名
10.视图解析器将解析的逻辑视图名传给dispatcherservlet
11.dispatcherservlet根据视图解析器解析的视图结果，调用具体的视图
12.最终视图呈现给用户。
三 springmvc核心组件
（一）dispatcherservlet
dispatcherservlet就是所谓的springmvc前端控制器，作为整个springmvc的控制中心,，其相关uml如下所示：
（二）handlermapping
handlermapping主要用来解析请求url，解析出控制器，从而映射控制器，其相关类有16个。
如下为handlermapping的uml图
（三）handleradapter
handleradapter主要是调度controller来处理业务逻辑等，想相关类有6个。

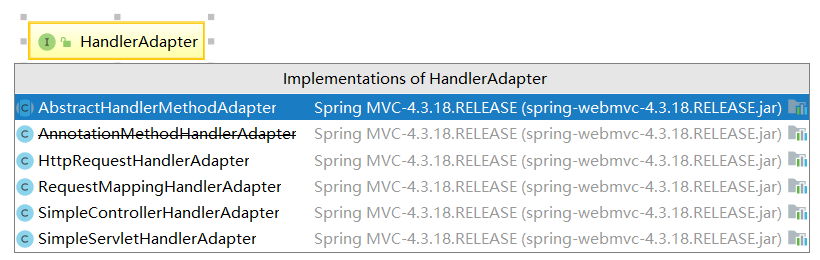

如下为handleradapter的uml：
（四）viewresolver
viewresolver接口主要作用是解析dispatcherservlet传递的逻辑视图名，并将解析结果传回给dispatcherservlet。实现该接口的相关类或接口共有19个。

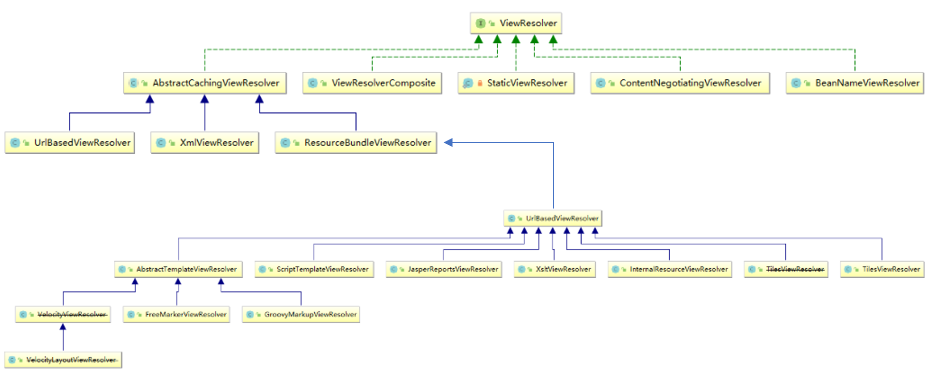

如下为viewresolver主要的uml:
总结
